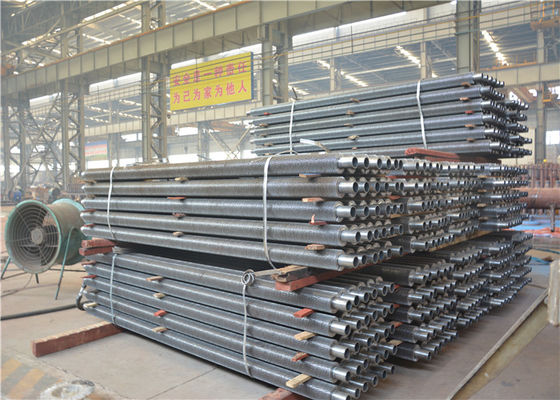

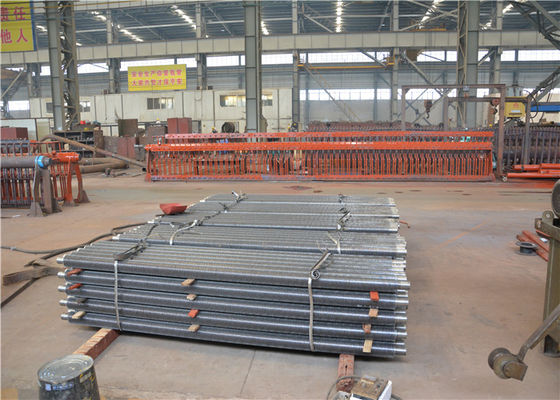

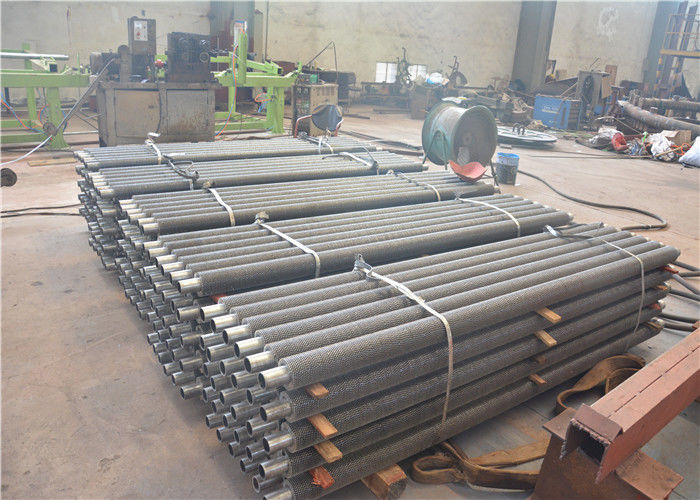

Tubo alettato personalizzato della caldaia estruso per l'economizzatore, saldatura ad alta frequenza
introduzione al prodotto
Rispetto ai tradizionali tubi alettati o tubi a spirale, il tubo alettato H può espandere notevolmente la superficie riscaldante.Quando l'entità dell'effetto del trasferimento di calore è la stessa.
L'economizzatore a tubo H-fin occupa meno spazio.Oltre all'economizzatore, al surriscaldatore, al riscaldatore ad aria H e a molti altri prodotti, i tubi ad alette H sono stati inclusi nel "Catalogo prodotti cinesi ad alta tecnologia".

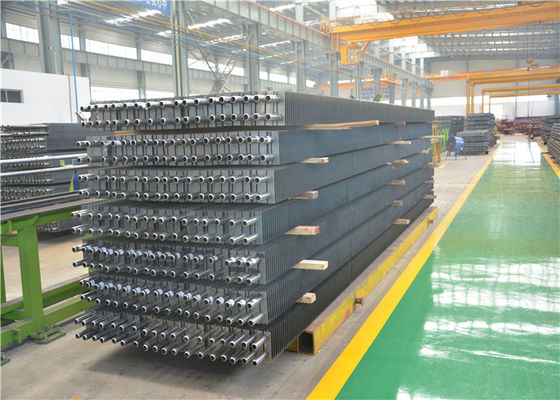

I tubi H-fin hanno due dischi in acciaio, con tubi fluorescenti saldati simmetricamente insieme per formare alette (alette di un pezzo di farfalla) che creano una forma che assomiglia in qualche modo alla lettera "H", creando un risparmio energetico efficiente, superficie di riscaldamento di estensione. H-fin I tubi hanno anche un alto tasso di saldature per fusione e resistenza alla trazione della saldatura. Il tubo H-fin è assemblato con l'economizzatore H, che ha un'elevata efficienza, poca resistenza, minore usura e peso leggero.
| Tubi di calore/FIN in acciaio inox |
| UNapplicazione |
È ampiamente usato per scambiatore di calore, condizionatore d'aria, frigorifero, economizzatore
e altre parti dell'industria del calore. |
| Materiale del tubo di base |
Inossidabile |
| Materiale delle pinne |
Inossidabile |
| Tipo di tubo di base |
Senza cuciture, saldati |
| Tipo di pinne |
L,U,W |
| DE dei tubi di base |
15 mm-219 mm |
| Peso dei tubi di base |
1,5-6 mm |
| Altezza delle pinne |
8 mm-30 mm |
| Peso delle pinne |
0,8 mm-3,0 mm |
| Passo delle pinne |
2,3 m-20 mm |
| Lunghezza dell'area vuota |
secondo la richiesta del Cliente. |
| Lunghezza dei tubi alettati |
≤23m |
I nostri prodotti possono essere modificati in base alle esigenze dei nostri clienti e alla situazione. Progettiamo e produciamo tubi H-fin sicuri, affidabili ed efficienti. Ha anche completato sistemi autonomi di garanzia della qualità del prodotto. La produzione di tubi H-fin è elevata efficienza di trasferimento del calore, hanno resistenza ai fumi e sono progettati per un piccolo spazio.
| parametri tecnici |
L'alto grado di pinna 0-16 mm (o diametro esterno di pinna φ25-φ75);
Passo delle alette 2,0-5,0 mm;Lunghezza del tubo dell'alettatura 0,5 ~ 14 m. |
| Tubo singolo di alettatura laminata in metallo |
Alluminio puro 1060 o lega di alluminio 6063,6061.
Il diametro esterno deve essere inferiore a 40 mm |
| Doppio tubo di alettatura in metallo |
Protezione tubolare dallo strato esterno di alluminio
tubi, resistenti alla corrosione, a base di tubi possono essere realizzati in tubo di acciaio al carbonio, oltre che in acciaio inossidabile
possono essere utilizzati anche tubi d'acciaio e tubi di rame, nonché tubi in lega di titanio |
| Pacchetto |
I tubi alettati in alluminio sono ben imballati in pellicola di plastica nella struttura interna e in acciaio
nell'esterno |
Specifiche
1).Aggiungere l'area di scambio termico e ridurre il numero di tubi, inoltre aumentare l'area della sezione del flusso dei fumi per ridurre la velocità dei fumi e l'abrasione.
2).Il tubo dell'aletta di tipo H può essere realizzato per raddoppiare il tubo dell'aletta di tipo H, elevata rigidità per adattarsi a una lunga fila di tubi.
3).Economizzatore ad alette di tipo H disposto in linea per rendere lo spazio in molte piccole zone, flusso d'aria medio per ridurre l'abrasione.
4).Con canale diritto per ottenere il miglior effetto di soffiaggio della cenere.
5).La struttura compatta per ridurre il peso e ridurre i costi di fabbricazione.
| Materiale del tubo di base |
Acciaio inossidabile, acciaio al carbonio, acciaio legato, lega di rame, alluminio, SA179 |
| Materiale dell'aletta |
Alluminio, lega di rame, acciaio inossidabile, acciaio al carbonio |
| Standard |
ASME SA213/ASTM;ASME EA 106, ASME SA178, ASTM B1111 |
| Profondità dell'aletta |
0,5-3 mm |
| Tubo di base DE |
12,7-18 mm |
| Pinne per pollice |
8-20 No (come richiesta del cliente) |
| Requisito di prova |
Test di proprietà fisica, analisi della composizione chimica, test non distruttivo, altre ispezioni e test come requisito del cliente. |
| Applicazione |
Raffreddatore d'aria, refrigeratore d'aria di sovralimentazione, condensatore, evaporatore, dispositivo di raffreddamento del fluido, dispositivo di raffreddamento del gas, radiatore dell'olio, radiatore, refrigerazione, scambio di calore vapore-aria, super riscaldatore ecc. |
Profilo Aziendale
Zhangjiagang Hua Dong Energy Technology Co., Ltd. è un'impresa high-tech specializzata nella produzione di tutti i tipi di tubi e tubi in acciaio inossidabile, al carbonio e legato, piastre in acciaio ampiamente utilizzate nel campo di caldaie e scambiatori di calore, energia, petrolchimico, minerario , industria alimentare, della carta, del gas e dei fluidi.E abbiamo superato gli attestati tra cui ASME, TUV, Grado A, ISO9001, EN12952, EN10216, SO3834.
L'azienda è la filiale di Zhangjiagang Hua Dong Boiler Co., Ltd, che è il più importante produttore di caldaie e componenti di caldaie in Cina con una storia di 35 anni e un fatturato annuo di 110 milioni di dollari USA.I nostri prodotti sono stati esportati in oltre 30 paesi come Stati Uniti, Australia, Vietnam, Pakistan, Albania, Cambogia, India, Indonesia, Corea del Sud, Filippine, Turchia, Arabia Saudita, Germania, Russia, Cile, Siria, Thailandia, Bangladesh, Francia, Algeria, Mongolia e Singapore, Cuba, Iraq, Italia, Spagna, Giappone, Jugoslavia, Sri Lanka, Repubblica Ceca, Kirghizistan, Canada, Malesia, Regno Unito e così via.
Posizione:
La nostra azienda si trova nella città di Zhangjiagang, che è una città portuale, a soli 120 km da Shanghai, a 60 km da Suzhou ea 60 km da Wuxi.Il traffico è molto conveniente.
