ASME U ha piegato l'ABS di Serpentine Pipe With dello scambiatore di calore diplomato
Product Details
| Materiale: | Acciaio inossidabile, acciaio al carbonio, acciaio legato | Certificato: | ASME, TUV, SGS, CE, CLASSIFICANO A, ISO9001 |
|---|---|---|---|
| Colore: | Su misura | Forma: | Curva ad U, diritta, bobina, metropolitana del serpente |
| Applicazione: | scambiatore del boiler&heat, energia, petrochimico, nucleare | OD: | 1,5 - 1500mm |
| Evidenziare |
Tubo della serpentina dello scambiatore di calore,Tubo tortuoso di ASME,Tubo di Serpentine Heat Exchanger |
||
Product Description

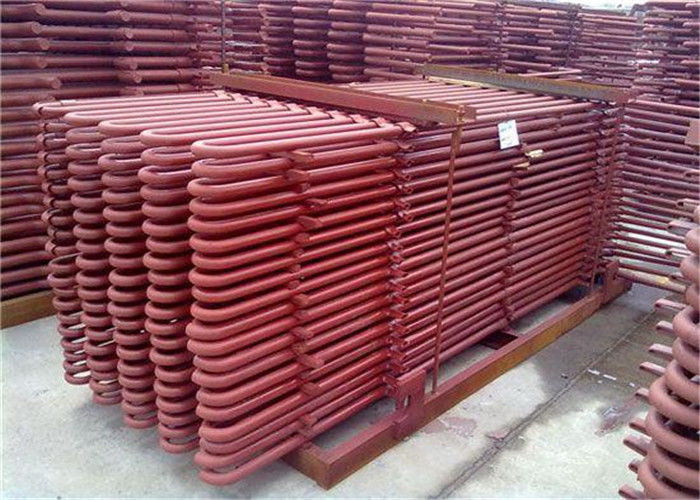

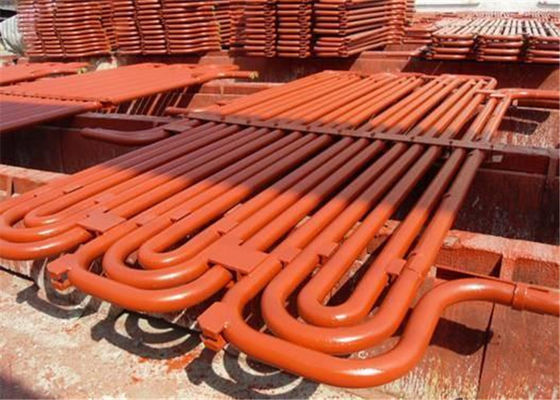

La bobina Serpentine Tube dell'economizzatore dello scambiatore di calore per alta efficienza della caldaia ha certificato
Introduzione di prodotto
Gli affari di Hua Dong Energy Technology con acciaio inossidabile austenitico, tubo dell'acciaio legato del nichel (Hastelloy, Monel, Inconel, Incoloy) e tubo senza cuciture e saldati già più di 35 anni, ogni anno vendono più di 50000 tonnellate di tubo d'acciaio e di tubo. Il nostro cliente già coprire più di 45 paesi, come l'Italia, il Regno Unito, Gernmany, U.S.A., Canada, Cile, Colombia, Arabia Saudita, Russia, Corea, Singapore, Austrial, Polonia, Francia,….E la nostre società e fabbrica del ramo del gruppo già sono state approvate vicino: ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, ST, CNNC, ISO9001-2008, ISO 14001-2004.

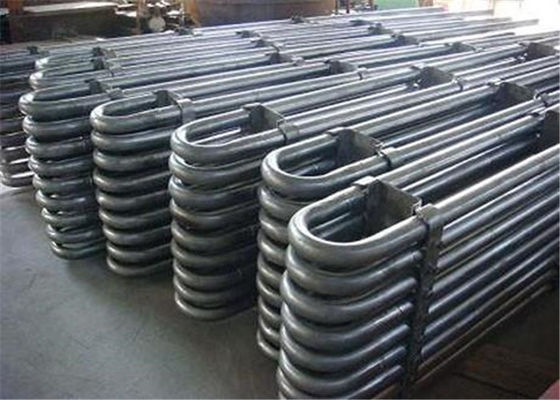

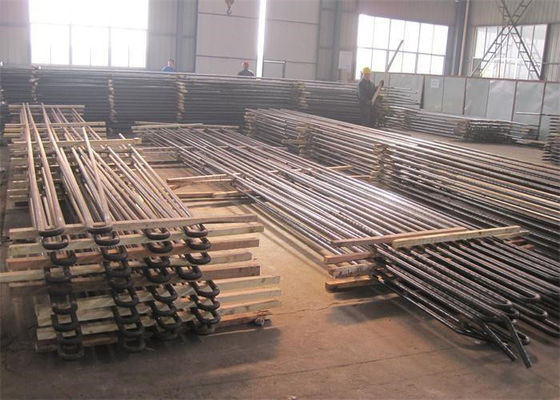

La metropolitana della curva ad U è ampiamente usata nei sistemi dello scambiatore di calore. Attrezzatura dello Calore-scambiatore in base a
I U-tubi inossidabili senza cuciture e la metropolitana inossidabile saldata della curva ad U è strategico essenziali nei campi importanti e critici---Costruzione nucleare e petrochimica della caldaia, dello scambiatore di calore, della macchina.
Hua Dong Energy Technology Started per produrre Serpentine Tube Since 1985, finora già per fornire più di
300.000 tonnellate di Serpentine Tube d'acciaio ad oltre 30 paesi.
La metropolitana della curva ad U risponde alle seguenti norme:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Grado d'acciaio:
| Ferrite | Austenite | Duplex | Duplex eccellente | Ni-leghe | Titanio |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
La metropolitana di altri leghe e gradi d'acciaio può essere prodotta sopra accordo.
Requisiti tecnici:
Specificazione standard dei tubi diritti per piegare:
ASME SA 213; SB 163 DI ASME; ASME A789, ASME SA268, ASME SA269, ecc.
Marcatura: Prima del piegamento segnando macchina da ogni parte della lunghezza della metropolitana (Bent Section After Heat
Trattamento senza marcatura)
Nota: La marcatura è inoltre possibile dopo il piegamento sulle parti diritte della metropolitana dipiegamento.
Tubi della curva ad U:
- Livello di TEMA RCB 2,31 dell'associazione tubolare dei produttori dello scambiatore (nona edizione).
- Specificazione standard di ASTM A688/ASME SA688 per i tubi saldati di resistente alla corrosione austenitico
Grado d'acciaio progettato per i reattori ad acqua dell'alimentazione.
- I requisiti standard di ASTM B163/ASME SA163 Techinical dei tubi di nichel e di nichel uniscono in lega per
Condensatori e scambiatori di calore.
- Specifiche del cliente.
Raggio di piegamento: Da 1.5*OD (diametro esterno) a 1500mm
Nell'ordinare i tubi con il raggio più di meno o l'uguale a 1.5*OD, è necessario da acconsentiree la precisione di Geometrics.
Lunghezza massima dei tubi diritti: (Prima del piegamento): 35000 millimetri.
Lunghezza di gamba: Min 1 metro, massimo 16500 millimetri (per R=1500mm massimo)
Nota: L'altra dimensione è disponibile sopra accordo.
Trattamento termico: Sforzo alleviato dopo il U-piegamento (area di piegamento più 300MM per ogni gamba).
Prova idrostatica dopo il piegamento di U: Pressione di prova massima 600 Antivari, sec d'inzuppamento 10. Con
Acqua smaterializzata. Depurazione d'aria compressa dopo la Idro-prova.
Imballaggio: In scatole di legno Pre-sottoposte a fumigazione Trasporto-degne forti delle dimensioni corrispondenti per
ogni lunghezza del tubo, raggio, diametro, secondo i requisiti di PO come pure avvolto in polietilene
film con i cappucci di plastica molli sugli entrambi estremità della metropolitana.
Alcune delle prove di qualità effettuate da noi includono:
| Prova di corrosione | Condotto soltanto una volta richiesto specialmente dal cliente |
| Analisi chimica | Prova effettuata secondo gli standard di qualità richiesti |
| Prova distruttiva/meccanica | Di tensione | Durezza | Spianatura | Chiarore | Flangia |
| Inverso-curvatura e Re. prove piane | Effettuato in piena conformità con i criteri pertinenti & le norme A-450 e A-530 di ASTM, che assicura l'espansione senza difficoltà, la saldatura & l'uso ai clienti si conclude |
| Eddy Current Testing | Fatto per individuare le omogeneità in sottosuperficie usando il sistema di prova del Difetto-segno di Digital |
| Prova idrostatica | Prova idrostatica di 100% effettuata secondo le norme di ASTM-A 450 per il controllo della perdita del tubo e più grande pressione possiamo sostenere 20Mpa/7s. |
| Prova dell'aria sotto pressione | per controllare qualsiasi prova di fuga di aria |
| Ispezione visiva | Dopo passività, ogna singolo lunghezza dei tubi & i tubi è sottoposta ad ispezione visiva accurata dal personale formato per la rilevazione i difetti della superficie & delle altre imperfezioni |
Prova supplementare: Oltre alle prove suddette, inoltre effettuiamo sulla prova supplementare dei manufatti. Le prove hanno condotto sotto questa includono:
|
· Eddy Current Testing · O.P Testing · Prova della radiografia |
· Prova di corrosione · Micro prova · Macro prova |
· Prova del IGC · Prova ultrasonica · Il liquido penetra le prove |
