Caldaia a vapore a petrolio orizzontale standard 75kCal/H di ASME
Product Details
| Nome di prodotto: | Caldaia organica del portatore di calore petrolio/del gas | Materiale dei tubi dentro: | 20 GB3087 |
|---|---|---|---|
| Applicazione: | Petrochimico, chimico, stampa, alimento | Parole chiavi: | Caldaia dell'olio del trasferimento di calore |
| Porto di caricamento: | Shanghai | Potere termico stimato: | 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr) |
| Evidenziare |
caldaia a vapore a petrolio 900kw,caldaie di riscaldamento a petrolio 75kCal/h,Caldaia in bagno d'olio standard di ASME |
||
Product Description

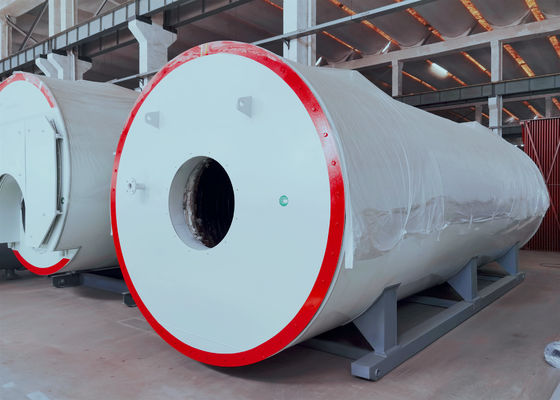

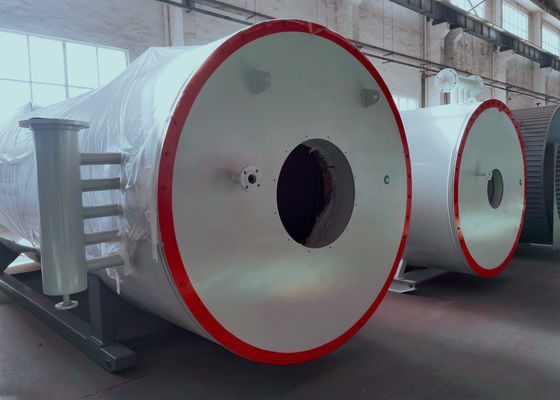

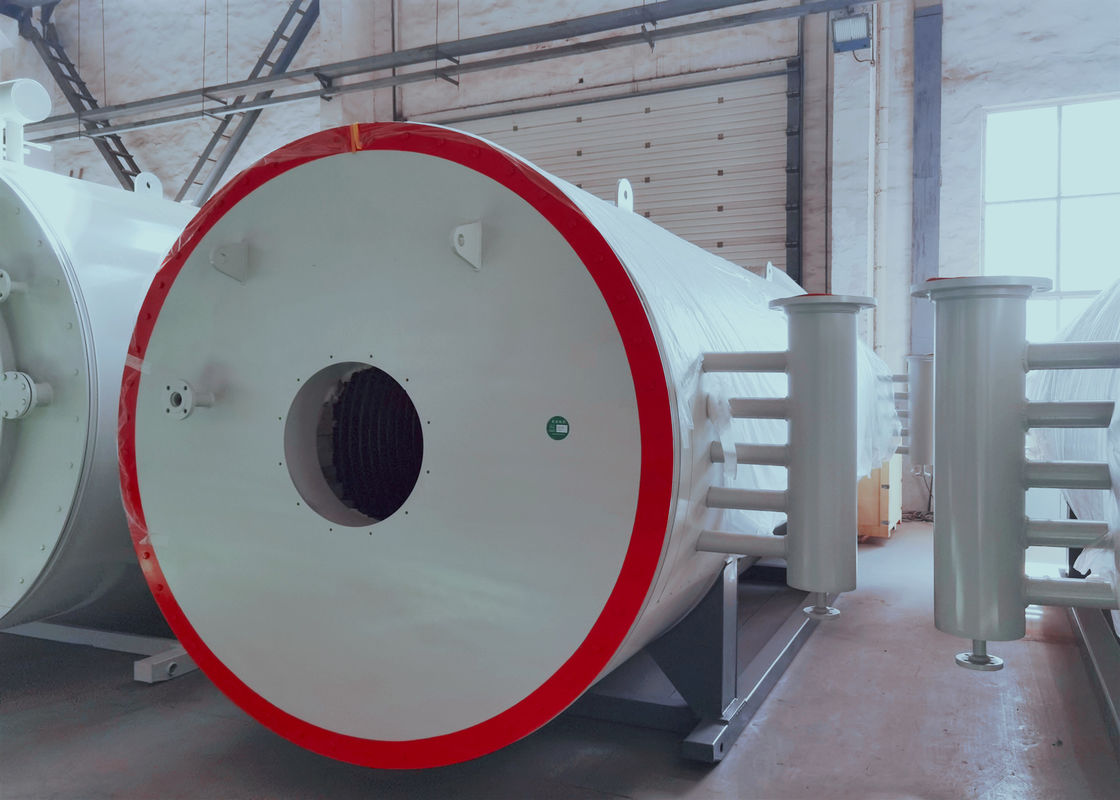

Caldaia organica orizzontale standard del portatore di calore del petrolio/gas di ASME/GB
Introduzione di prodotto:
La caldaia organica del portatore di calore dell'olio (gas) è una caldaia verticale a circolazione forzata montata dell'olio (gas). La superficie di riscaldamento di questa serie di caldaie ha una struttura compatta. La superficie di riscaldamento è composta di dischi molto attentamente sistemati interni ed esterni. Il tubo interno della bobina è una superficie di riscaldamento radiante e la superficie esterna del tubo esterno della bobina e del tubo interno della bobina forma una superficie di riscaldamento convettiva. La caldaia è composta di ente superiore e di camera di combustione più bassa, che si combina sul sito. Dopo che la combustione completamente è bruciata nella camera di combustione e la maggior parte del calore è assorbito dalla superficie di calore radiante, il gas di combustione ad alta temperatura fornisce la superficie di riscaldamento convettivo per lo scambio termico. Dopo avere lasciato la caldaia, l'aria richiesta per combustione della caldaia è riscaldata nel preriscaldatore di aria e poi il gas di combustione è inviato al camino dal fan di progetto indotto tramite il collettore di polveri ed è scaricato nell'atmosfera.
La struttura caratterizza di questa serie di prodotti:
- La superficie della caldaia adotta la stringere-metropolitana-disposizione con la struttura a spirale. Il camino adotta la disposizione del tre-passaggio.
- Un preriscaldatore di aria o un trasformatore vapore/dell'acqua è sistemato dietro la caldaia, riducendo la temperatura, migliorante l'efficienza termica della caldaia.
- La porta di apertura rapida o la porta di osservazione è fornita per aiutare il controllo l'ispezione e della manutenzione interne.
Diagramma sistema termico della caldaia gas/del petrolio
Gamma di Prodcut:
Potere termico stimato: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
Pressione di progettazione: 0.6MPa - 1.6MPa
I parametri specifici sono indicati nella tavola qui sotto.
Specificazione di alcuni modelli:
| Modello | YYL (W) - 350Y, Q | YYL (W) - 600Y, Q | YYL (W) - 700Y, Q | YYL (W) - 900Y, Q | YYL (W) - 1200Y, Q | YYL (W) - 1500Y, Q | YYL (W) - 1800Y, Q | |
| Potere di tasso (chilowatt) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Riscaldamento capacityx10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Rifornisca l'efficienza di combustibile termica | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| Intossichi l'efficienza termica | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| Pressione di progettazione (Mpa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| Temperatura di funzionamento di massimo (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Circolazione media (m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| Di capacità media in una fornace (m3) | 0,24 | 0,7 | 0,7 | 0,7 | 0,8 | 0,95 | 2,1 | |
| Diametro del supervisore (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Capacità installata (chilowatt) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Combustibile applicabile | olio, gas | |||||||
| Consumo di combustibile Kg/hl (olio leggero) /Nm3/h (gas naturale) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Dimensione x lunga ampia x alto (m) | Caldaia verticale | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| Caldaia orizzontale | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
