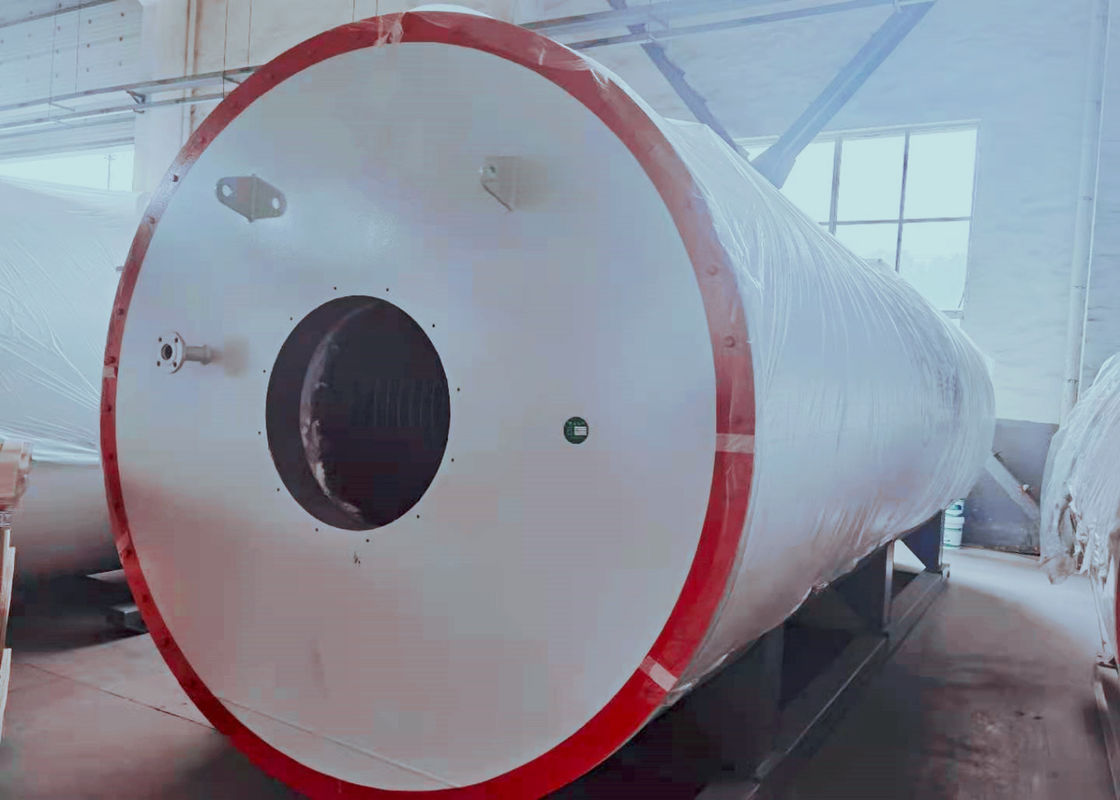

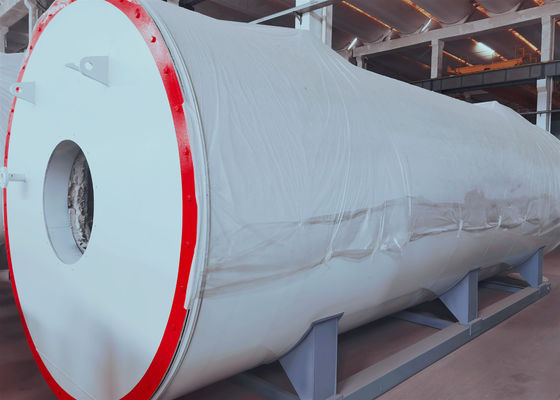

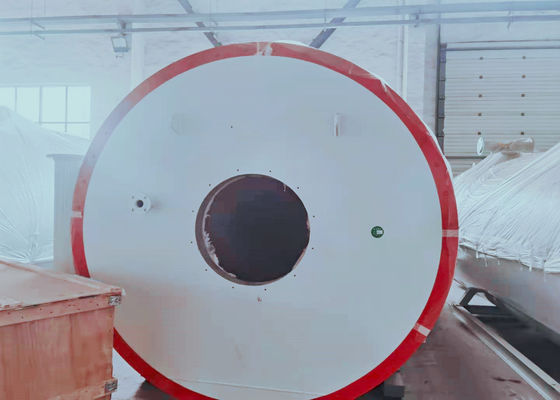

Caldaia organica del portatore di calore di GB 350kW per industria chimica
Product Details
| Nome di prodotto: | Caldaia organica del portatore di calore petrolio/del gas | Materiale dei tubi dentro: | 20 GB3087 |
|---|---|---|---|
| Applicazione: | Petrochimico, chimico, stampa, alimento | Parole chiavi: | Caldaia dell'olio del trasferimento di calore |
| Potere stimato: | 350KW | Pressione di progettazione: | 1,1 Mpa |
| Evidenziare |
Caldaia organica del portatore di calore di GB,caldaia organica del portatore di calore 350kW,caldaia a vapore del trasportatore 350kW |
||
Product Description
Caldaia organica a gas/a petrolio di YYW-350Y/Q di calore del portatore nella norma di ASME/GB
Introduzione di prodotto:
La struttura caratterizza di questa serie di prodotti:
- La superficie della caldaia adotta la stringere-metropolitana-disposizione con la struttura a spirale. Il camino adotta la disposizione del tre-passaggio.
- Un preriscaldatore di aria o un trasformatore vapore/dell'acqua è sistemato dietro la caldaia, riducendo la temperatura, migliorante l'efficienza termica della caldaia.
- La porta di apertura rapida o la porta di osservazione è fornita per aiutare il controllo l'ispezione e della manutenzione interne.
Diagramma sistema termico della caldaia gas/del petrolio
Gamma di Prodcut:
Potere termico stimato: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
Pressione di progettazione: 0.6MPa - 1.6MPa
I parametri specifici sono indicati nella tavola qui sotto.
Specificazione di alcuni modelli:
| Modello | YYL (W) - 350Y, Q | YYL (W) - 600Y, Q | YYL (W) - 700Y, Q | YYL (W) - 900Y, Q | YYL (W) - 1200Y, Q | YYL (W) - 1500Y, Q | YYL (W) - 1800Y, Q | |
| Potere di tasso (chilowatt) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Riscaldamento capacityx10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Rifornisca l'efficienza di combustibile termica | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| Intossichi l'efficienza termica | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| Pressione di progettazione (Mpa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| Temperatura di funzionamento di massimo (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Circolazione media (m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| Di capacità media in una fornace (m3) | 0,24 | 0,7 | 0,7 | 0,7 | 0,8 | 0,95 | 2,1 | |
| Diametro del supervisore (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Capacità installata (chilowatt) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Combustibile applicabile | olio, gas | |||||||
| Consumo di combustibile Kg/hl (olio leggero) /Nm3/h (gas naturale) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Dimensione x lunga ampia x alto (m) | Caldaia verticale | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| Caldaia orizzontale | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
| Modello | YYL (W) - 2300Y, Q | YYL (W) - 2900Y, Q | YYL (W) - 3500Y, Q | YYL (W) - 4100Y, Q | YYL (W) - 4700Y, Q | YYL (W) - 5900Y, Q | |
| Potere stimato (chilowatt) | 2300 | 2900 | 3500 | 4100 | 4700 | 5900 | |
| Riscaldamento capacityx104 (kCal/h) | 200 | 250 | 300 | 350 | 400 | 500 | |
| Rifornisca l'efficienza di combustibile termica | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | |
| Intossichi l'efficienza termica | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | |
| Pressione di progettazione (Mpa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| Temperarure di funzionamento di massimo (°C) | 320 | 320 | 320 | 320 | 320 | 320 | |
| Circolazione media (m3/h) | 160 | 200 | 200 | 200 | 260 | 300 | |
| Di capacità media in fornace (m3) | 2,4 | 2,9 | 3,2 | 4,1 | 5,6 | 8,8 | |
| Diametro del supervisore (DN) | 150 | 200 | 200 | 200 | 200 | 250 | |
| Capacità installata (chilowatt) | 60 | 74 | 78 | 78 | 101 | 124 | |
| Combustibile applicabile | Olio, gas | ||||||
| Kg/h del consumo di combustibile (olio leggero) /Nm3/h (gas naturale) | 214.5/253 | 270.4/319 | 326/385 | 382/451 | 438/517 | 550/649 | |
| Livello lungo di dimensione X ampio X (m) | Caldaia verticale | 2.9X3.1X6.4 | 6x3.1x2.98 | 5.86X3.44X3.08 | 3.15X347X615 | 6.49X3.44X3.08 | 7.45x3.65x3.45 |
| Caldaia di Harizontal | 5.5X2.8X2.9 | 6.5X2.88X2.65 | 6.8X3X3.15 | 7.2X3.31X3.25 | 7X3.5X3.25 | 8.2X4X3.46 | |
