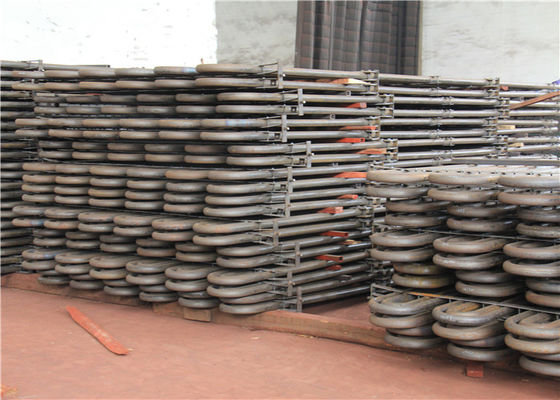

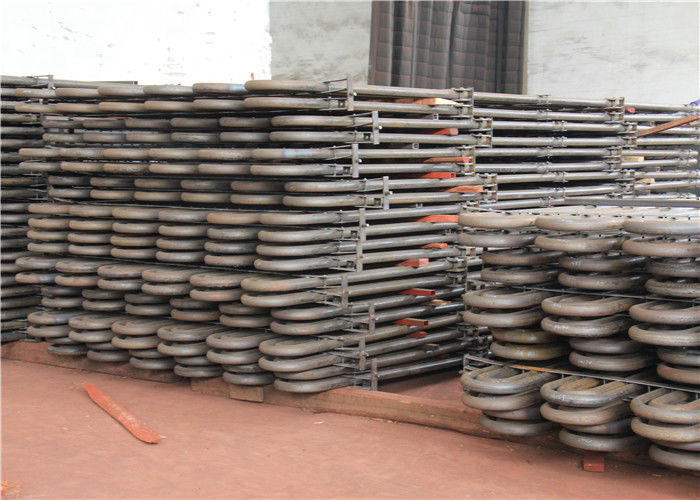

Ricambi per caldaie surriscaldatore Tubo a serpentina da 1,5 mm in carbonio / acciaio inossidabile
Alcuni dei test di qualità da noi effettuati includono:
| Prova di corrosione |
Condotto solo su specifica richiesta del cliente |
| Analisi chimica |
Test eseguito secondo gli standard di qualità richiesti |
| Prove Distruttive/Meccaniche |
trazione |Durezza |Appiattimento |Flare |Flangia |
| Reverse-bend e Re.prove piatte |
Eseguito nel pieno rispetto degli standard pertinenti e delle norme ASTM A-450 e A-530, che garantisce espansione, saldatura e utilizzo senza problemi presso i clienti |
| Test a correnti parassite |
Fatto per rilevare le omogeneità nel sottosuolo utilizzando il sistema di test dei segni di difetti digitali |
| Prove idrostatiche |
Test idrostatico al 100% eseguito secondo le norme ASTM-A 450 per il controllo delle perdite dei tubi e la pressione massima che possiamo supportare 20Mpa/7s. |
| Test aria sotto pressione |
Per verificare eventuali segni di perdite d'aria |
| Ispezione visuale |
Dopo la passivazione, ogni singola lunghezza di tubi e tubazioni viene sottoposta a un'accurata ispezione visiva da parte di personale qualificato per rilevare difetti superficiali e altre imperfezioni |
Test Supplementari:Oltre alle prove sopra citate, eseguiamo anche prove supplementari sui manufatti.I test condotti in base a questo includono:
|
·Test a correnti parassite
·Test OP
·Esami radiografici
|
·Prove di corrosione
·Microtest
·Macro test
|
·Test CIG
·Test ad ultrasuoni
·Test di penetrazione di liquidi
|
Introduzione al prodotto
|
nome del prodotto
|
Economizzatore per caldaia
|
|
Tipo di struttura
|
Bobina tubolare Bobina a serpentina
|
|
Materiale del tubo
|
- Acciaio al carbonio: 20#, 20G, A195, A-1
- Acciaio bassolegato di classe Corten: acciaio Corten, acciaio ND (09CrCuSb)
- Acciaio legato: 15CrMoG, T11
|
|
Standard
|
Cina GB, ASME
|
|
Grado del produttore
|
Grado Cina A, certificato ABS, certificato TUV
|
|
Tipo di tubo
|
- Tubo nudo
- Tubo d'aletta
|
|
Specifiche del tubo
|
Secondo i requisiti del cliente
|
|
Spessore del tubo
|
Secondo i requisiti del cliente
|
|
Pressione lavorativa
|
1,6 MPa ~ 13,2 MPa
|
|
Temperatura di lavoro
|
dipende dal materiale
|
|
Saldatura
|
Saldatura di testa di tubi automatica GTAW (TIG).
|
|
Saldatura CND
|
RT automatico 100%
|
Il tubo curvato a U è conforme ai seguenti standard:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Grado d'acciaio:
| Ferrite |
Austenite |
Duplex |
Super duplex |
Ni-leghe |
Titanio |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Tubo di altre leghe e gradi di acciaio possono essere prodotti previo accordo.
Requisiti tecnici:
Specifiche standard dei tubi diritti per la piegatura:
ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269, ecc.
Marcatura:Prima della piegatura marcando la macchina su tutta la lunghezza del tubo (sezione piegata dopo il calore
trattamento senza marcatura)
Nota:La marcatura è possibile anche dopo la piegatura sulle parti dritte del tubo di piegatura a U.

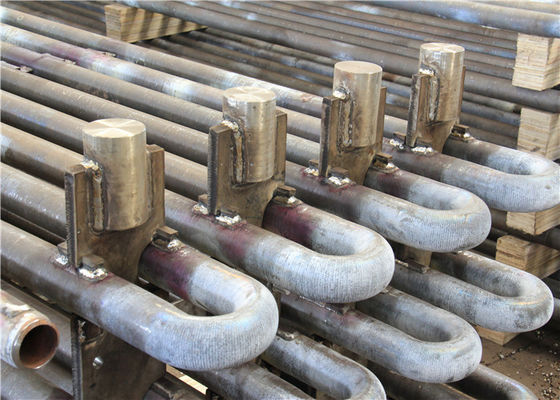

Tubi con curvatura a U:
-TEMA RCB 2.31 Standard dell'Associazione dei produttori di scambiatori tubolari (9a edizione).
-Specifiche standard ASTM A688/ASME SA688 per tubi saldati di resistente alla corrosione austenitico
Grado di acciaio progettato per le caldaie dell'acqua di alimentazione.
- Requisiti tecnici standard ASTM B163/ASME SA163 per tubi di nichel e lega di nichel per
Condensatori e scambiatori di calore.
-Specifiche del cliente.
Raggio di curvatura:Da 1,5 * OD (diametro esterno) a 1500 mm
Quando si ordinano tubi con raggio inferiore o uguale a 1,5*OD, è necessario concordare la precisione della geometria.
Lunghezza massima tubi diritti:(Prima di piegare): 35000 mm.
Lunghezza della gamba:Min 1 metro, max.16500 mm (per R max=1500 mm)
Nota:Altre dimensioni sono disponibili previo accordo.
Trattamento termico:Sollievo dallo stress dopo la piegatura a U (area di piegatura più 300 mm per ogni gamba).
Test idrostatico dopo flessione a U: Pressione massima di prova 600 Bar, ammollo 10 sec.Insieme a
Acqua dematerializzata.Pulizia dell'aria compressa dopo l'idrotest.
Confezione: In casse di legno pre-fumigate resistenti al trasporto di dimensioni corrispondenti per
ogni tubo Lunghezza, raggio, diametro, secondo i requisiti PO e avvolto in polietilene
pellicole Con cappucci in plastica morbida su entrambe le estremità del tubo.
