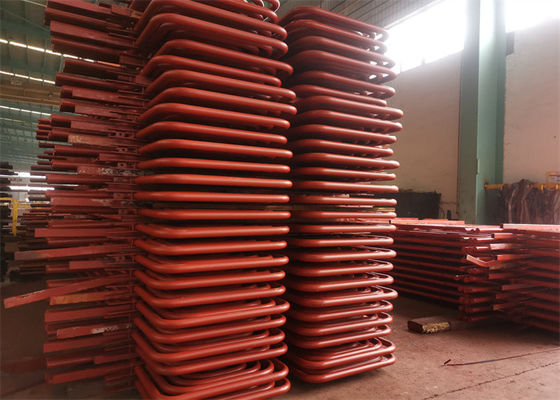

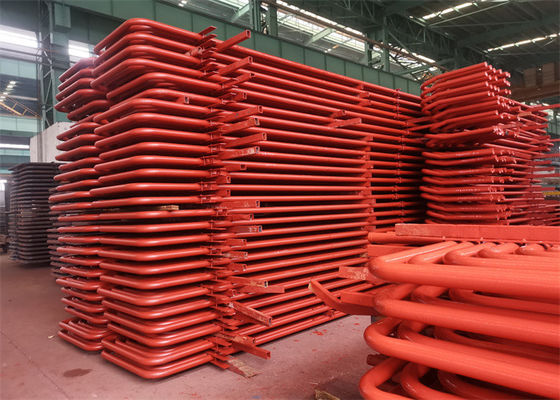

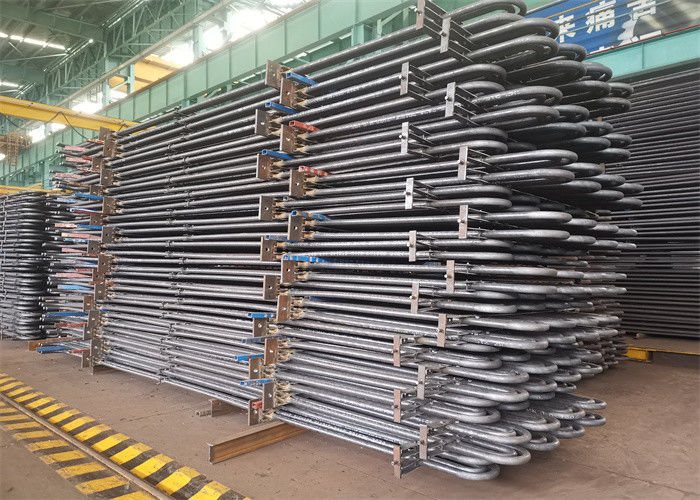

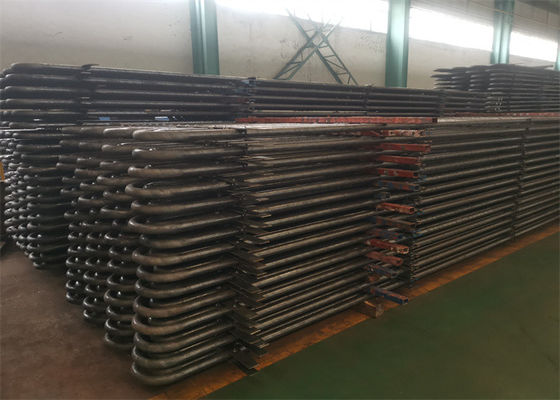

Radiazione termica del tubo della bobina del tubo a serpentina senza giunte SA210

Tubo a spirale per surriscaldatore a tubo a serpentina senza saldatura ASME SA210

Introduzione al tubo a serpentina

Requisiti tecnici:

Specifiche standard dei tubi diritti per la piegatura:

ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269, ecc.

Marcatura:Prima della piegatura mediante marcatura della macchina su tutta la lunghezza del tubo (sezione piegata dopo il trattamento termico senza marcatura)

Nota: la marcatura è possibile anche dopo la piegatura sulle parti dritte del tubo piegato a U.

Tubi con curvatura a U:

-TEMA RCB 2.31 Standard dell'Associazione dei produttori di scambiatori tubolari (9a edizione).

-Specifiche standard ASTM A688/ASME SA688 per tubi saldati in acciaio austenitico resistente alla corrosione progettati per caldaie ad acqua di alimentazione.

- Requisiti tecnici standard ASTM B163/ASME SA163 per tubi di nichel e lega di nichel per condensatori e scambiatori di calore.

-Specifiche del cliente.

Raggio di curvatura: da 1,5 * OD (diametro esterno) a 1500 mm

Quando si ordinano tubi con raggio inferiore o uguale a 1,5*OD, è necessario concordare la precisione della geometria.

Lunghezza massima tubi diritti: (prima della piegatura): 35000 mm.

Lunghezza della gamba: min 1 metro, max.16500 mm (per R max=1500 mm)

Nota: altre dimensioni sono disponibili previo accordo.

Trattamento termico: allevia lo stress dopo la flessione a U (area di piegatura più 300 mm per ciascuna gamba).

Test idrostatico dopo flessione a U: pressione massima di prova 600 bar, ammollo 10 sec.Insieme a

Acqua dematerializzata.Pulizia dell'aria compressa dopo l'idrotest.

Imballaggio: In scatole di legno prefumigate resistenti e degne di trasporto di dimensioni corrispondenti per

ogni tubo Lunghezza, raggio, diametro, secondo i requisiti PO e avvolto in polietilene

pellicole Con cappucci in plastica morbida su entrambe le estremità del tubo.

I surriscaldatori e i riscaldatori sono parti importanti per le superfici riscaldanti, utilizzati per aumentare la temperatura del vapore, con l'obiettivo di migliorare l'entalpia del vapore e aumentare ulteriormente l'efficienza della circolazione termica per la centrale elettrica.

I surriscaldatori funzionano per riscaldare il vapore surnaturato in vapore surriscaldato con una certa temperatura.Quando i carichi della caldaia o altre condizioni di lavoro cambiano, è necessario assicurarsi che la temperatura del vapore surriscaldato sia normale e che rientri nell'intervallo consentito di variazione della temperatura.

Dalla circolazione termica nella centrale, i parametri originali di pressione e temperatura sono più elevati, l'efficienza termica della circolazione è migliore o l'umidità del vapore della parte posteriore della turbina a vapore è troppo alta, influenzandone la sicurezza.Sebbene la temperatura del vapore del surriscaldatore sia limitata dai materiali metallici, attualmente, a causa della limitazione dei materiali metallici, la temperatura surriscaldata per la maggior parte delle caldaie delle centrali elettriche è ancora nell'intervallo di 540-555 gradi e per evitare l'umidità del vapore della pala della turbina a vapore posteriore troppo grande, quindi viene applicato il sistema di riscaldamento centrale.

IlTubo a serpentinaRispettare i seguenti standard:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

Grado d'acciaio:

Tubo di altre leghe e gradi di acciaio possono essere prodotti previo accordo.

Alcuni dei test di qualità da noi effettuati includono:

Test Supplementari:Oltre alle prove sopra citate, eseguiamo anche prove supplementari sui manufatti.I test condotti in base a questo includono:

I tubi a serpentina sono ampiamente utilizzati nei sistemi di scambiatori di calore.

Hua Dong Energy Technology ha iniziato a produrre tubi a serpentina dal 1985, fino ad ora fornisce già più di 300.000 tonnellate di tubi a serpentina in acciaio in oltre 30 paesi.

Hua Dong Energy Technology si occupa di tubi e tubi senza saldatura e saldati in acciaio inossidabile austenitico, acciaio legato al nichel (Hastelloy, Monel, Inconel, Incoloy) già da oltre 35 anni, ogni anno vendono più di 50000 tonnellate di tubi e tubi d'acciaio.Il nostro cliente copre già più di 45 paesi, come Italia, Regno Unito, Germania, Stati Uniti, Canada, Cile, Colombia, Arabia Saudita, Russia, Corea, Singapore, Austria, Polonia, Francia, .... E la nostra filiale e fabbrica del nostro gruppo sono già stati approvati da :ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001.
