Norma della metropolitana di aletta della caldaia H degli elementi ASME per il sistema di scambio di calore
Product Details
| Tipo: | Metropolitana di aletta, metropolitana dello scambiatore di calore | APPLICAZIONE: | Heater Parts, scambiatore di calore |
|---|---|---|---|
| materiale dell'aletta: | acciaio al carbonio, acciaio inossidabile, acciaio 304L/316LStainless | Imballaggio: | Imballaggio in condizione di navigare del tubo di aletta |
| Colore: | Su misura | Pacchetto: | Caso di legno con la struttura d'acciaio, in pacchi, ecc. |
| Evidenziare |
metropolitana di aletta della caldaia di acciaio inossidabile 316L,Metropolitana di aletta della caldaia H,Metropolitana dello scambiatore di calore dell'aletta della caldaia |
||
Product Description
Parti componenti della caldaia Tubo ad alette quadrate ad H con standard ASME per il sistema di trasferimento del riscaldamento
introduzione al prodotto

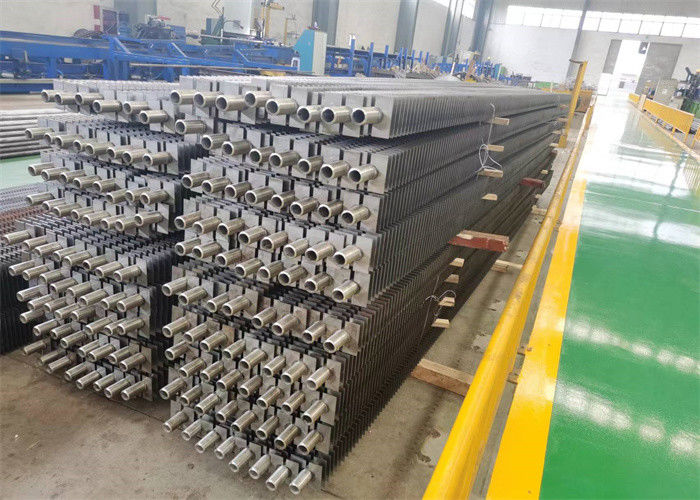

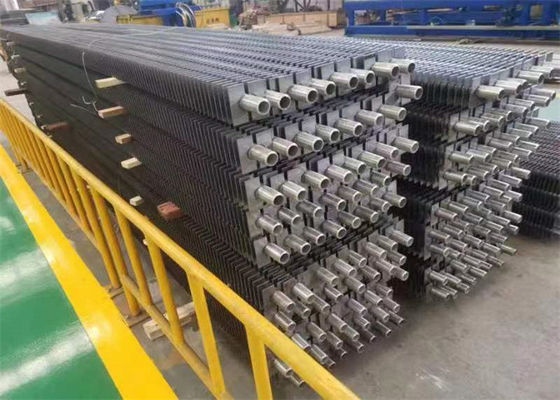

Il tubo alettato H è chiamato tubo alettato quadrato, ci sono due tipi di tubo alettato H, uno è un tubo singolo, solitamente chiamato quadrato
tubo alettato, l'altro è un tubo doppio, solitamente chiamato tubo alettato rettangolare.E secondo le esigenze del cliente
produzione.Grazie alla sua forma rettangolare, fornisce una superficie maggiore rispetto ai tubi alettati a spirale.A causa della maggiore superficie disponibile, questi tubi alettati vengono utilizzati principalmente nelle applicazioni di riscaldamento dell'aria per ridurre le dimensioni complessive dell'apparecchiatura.
La velocità di fusione tra il tubo alettato a forma di H e il tubo di acciaio raggiunge il 95% o più, la resistenza termica di contatto è piccola e la conduttività termica è buona.Poiché il flusso d'aria tra i fasci di tubi di scambio termico è simile alle caratteristiche del flusso in tandem, durante il funzionamento si verifica un minore accumulo di polvere sulla superficie di scambio termico e le alette vengono sgrassate in modo più uniforme.Il tasso di utilizzo effettivo dell'area di espansione dell'aletta a forma di H è superiore a quello del tubo alettato a spirale e l'efficienza complessiva del trasferimento di calore è di circa il 10% superiore al fascio tubiero alettato a spirale.
I tubi alettati a forma di H hanno un'elevata velocità di espansione dell'area, un minore accumulo di polvere e un'elevata efficienza di trasferimento del calore.Nel caso di capacità di trasferimento del calore equivalente, lo scambiatore di calore può occupare lo spazio più piccolo e può ridurre al minimo i materiali di alta qualità (ad es. tubi a pressione). La quantità di utilizzo e un maggiore utilizzo di materiali di bassa qualità (alette).Per i nuovi progetti di ingegneria, l'altezza della disposizione dello scambiatore di calore può essere ridotta, il peso complessivo è notevolmente ridotto, il carico del sistema di sospensione è ridotto e il costo complessivo è ridotto;per il progetto di ristrutturazione, è possibile disporre quanta più area di scambio termico possibile in uno spazio limitato per ridurre la temperatura di scarico, migliorare l'efficienza del recupero del calore di scarto o aumentare lo spazio di manutenzione per una facile manutenzione.
| Tubi di calore/FIN in acciaio inox | |
| Applicazione | È ampiamente usato per scambiatore di calore, condizionatore d'aria, frigorifero, economizzatore e altre parti dell'industria del calore. |
| Materiale del tubo di base | Inossidabile |
| Materiale delle pinne | Inossidabile |
| Tipo di tubo di base | Senza cuciture, saldati |
| Tipo di pinne | L,U,W |
| DE dei tubi di base | 15 mm-219 mm |
| Peso dei tubi di base | 1,5-6 mm |
| Altezza delle pinne | 8 mm-30 mm |
| Peso delle pinne | 0,8 mm-3,0 mm |
| Passo delle pinne | 2,3 m-20 mm |
| Lunghezza dell'area vuota | secondo la richiesta del Cliente. |
| Lunghezza dei tubi alettati | ≤23m |
I nostri prodotti possono essere modificati in base alle esigenze dei nostri clienti e alla situazione. Progettiamo e produciamo tubi H-fin sicuri, affidabili ed efficienti. Ha anche completato sistemi autonomi di garanzia della qualità del prodotto. La produzione di tubi H-fin è elevata efficienza di trasferimento del calore, hanno resistenza ai fumi e sono progettati per un piccolo spazio.
| parametri tecnici | L'alto grado di pinna 0-16 mm (o diametro esterno di pinna φ25-φ75); Passo delle alette 2,0-5,0 mm;Lunghezza del tubo dell'alettatura 0,5 ~ 14 m. |
| Tubo singolo di alettatura laminata in metallo | Alluminio puro 1060 o lega di alluminio 6063,6061. Il diametro esterno deve essere inferiore a 40 mm |
| Doppio tubo di alettatura in metallo | Protezione tubolare dallo strato esterno di alluminio tubi, resistenti alla corrosione, a base di tubi possono essere realizzati in tubo di acciaio al carbonio, oltre che in acciaio inossidabile possono essere utilizzati anche tubi d'acciaio e tubi di rame, nonché tubi in lega di titanio |
| Pacchetto | I tubi alettati in alluminio sono ben imballati in pellicola di plastica nella struttura interna e in acciaio nell'esterno |
Specifiche
1).Aggiungere l'area di scambio termico e ridurre il numero di tubi, inoltre aumentare l'area della sezione del flusso dei fumi per ridurre la velocità dei fumi e l'abrasione.
2).Il tubo dell'aletta di tipo H può essere realizzato per raddoppiare il tubo dell'aletta di tipo H, elevata rigidità per adattarsi a una lunga fila di tubi.
3).Economizzatore ad alette di tipo H disposto in linea per rendere lo spazio in molte piccole zone, flusso d'aria medio per ridurre l'abrasione.
4).Con canale diritto per ottenere il miglior effetto di soffiaggio della cenere.
5).La struttura compatta per ridurre il peso e ridurre i costi di produzione.
| Materiale del tubo di base | Acciaio inossidabile, acciaio al carbonio, acciaio legato, lega di rame, alluminio, SA179 | ||
| Materiale dell'aletta | Alluminio, lega di rame, acciaio inossidabile, acciaio al carbonio | ||
| Standard | ASME SA213/ASTM;ASME EA 106, ASME SA178, ASTM B1111 | ||
| Profondità dell'aletta | 0,5-3 mm | ||
| Tubo di base DE | 12,7-18 mm | ||
| Pinne per pollice | 8-20 No (come richiesta del cliente) | ||
| Requisito di prova | Test di proprietà fisica, analisi della composizione chimica, test non distruttivo, altre ispezioni e test come requisito del cliente. | ||
| Applicazione | Dispositivo di raffreddamento dell'aria, refrigeratore d'aria di sovralimentazione, condensatore, evaporatore, dispositivo di raffreddamento del fluido, dispositivo di raffreddamento del gas, radiatore dell'olio, radiatore, refrigerazione, scambio di calore vapore-aria, super riscaldatore ecc. | ||
Certificazione
Profilo Aziendale
Zhangjiagang Hua Dong Energy Technology Co., Ltd. è un'impresa high-tech specializzata nella produzione di tutti i tipi di tubi e tubi in acciaio inossidabile, al carbonio e legato, piastre in acciaio ampiamente utilizzate nel campo di caldaie e scambiatori di calore, energia, petrolchimico, minerario , industria alimentare, della carta, del gas e dei fluidi.E abbiamo superato gli attestati tra cui ASME, TUV, Grado A, ISO9001, EN12952, EN10216, SO3834.
L'azienda è la filiale di Zhangjiagang Hua Dong Boiler Co., Ltd, che è il più importante produttore di caldaie e componenti di caldaie in Cina con una storia di 35 anni e un fatturato annuo di 110 milioni di dollari USA.I nostri prodotti sono stati esportati in oltre 30 paesi come Stati Uniti, Australia, Vietnam, Pakistan, Albania, Cambogia, India, Indonesia, Corea del Sud, Filippine, Turchia, Arabia Saudita, Germania, Russia, Cile, Siria, Thailandia, Bangladesh, Francia, Algeria, Mongolia e Singapore, Cuba, Iraq, Italia, Spagna, Giappone, Jugoslavia, Sri Lanka, Repubblica Ceca, Kirghizistan, Canada, Malesia, Regno Unito e così via.
Posizione:
La nostra azienda si trova nella città di Zhangjiagang, che è una città portuale, a soli 120 km da Shanghai, a 60 km da Suzhou ea 60 km da Wuxi.Il traffico è molto conveniente.
