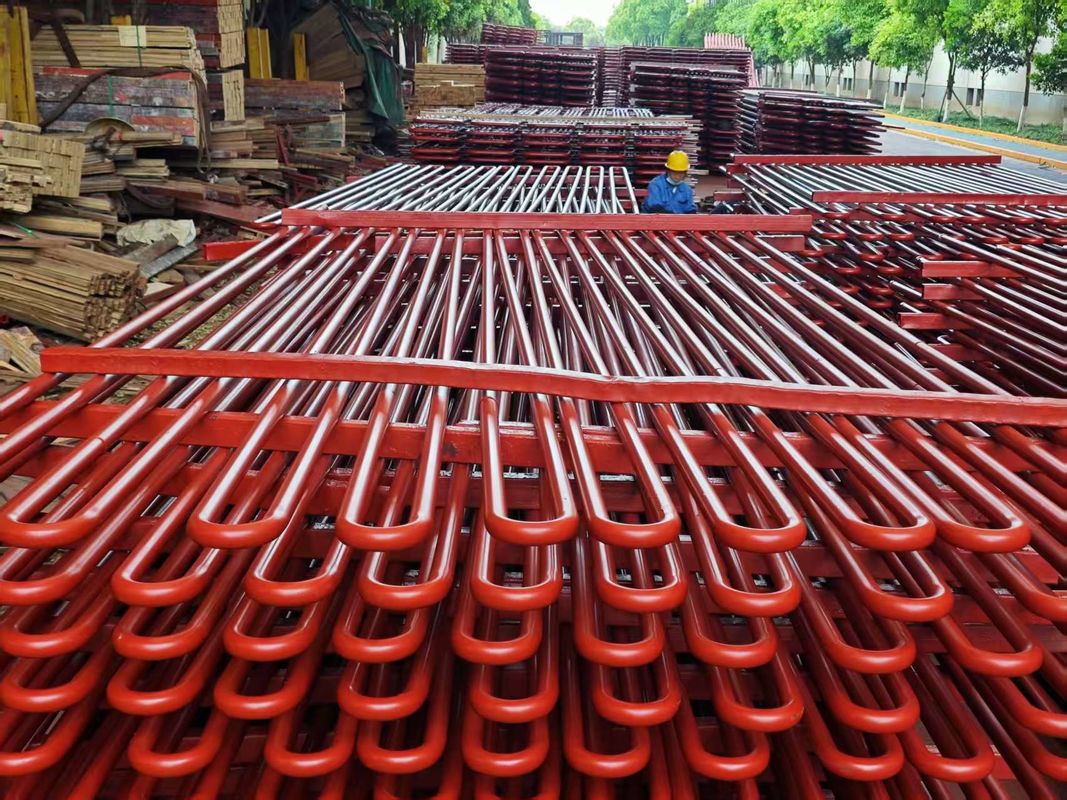

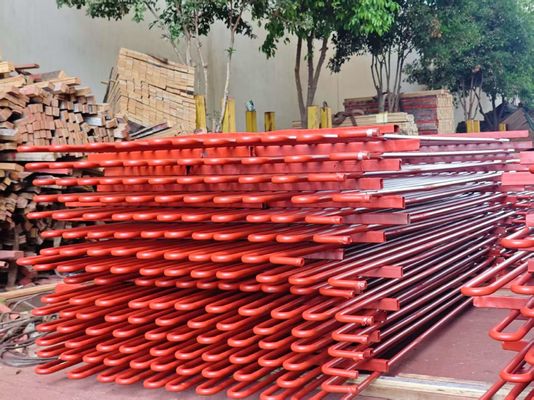

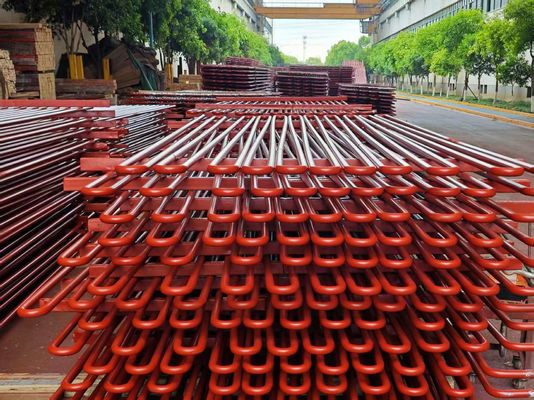

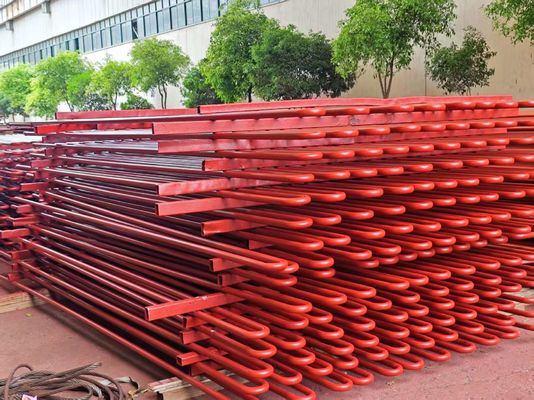

Tubi di serpentina ad alta efficienza per il recupero del calore
Cos'è un tubo serpentino?
Un tubo serpentina è un tubo curvo di metallo o plastica simile a una forma di serpente, utilizzato per un efficiente trasferimento di calore o trasporto di fluidi.
Alcune delle prove di qualità effettuate da noi includono:
| Prova di corrosione |
Eseguito solo su richiesta specifica del cliente |
| Analisi chimica |
Prova effettuata secondo gli standard di qualità richiesti |
| Prova distruttiva/meccanica |
Tensile, durezza, appiattimento, fiamma, flange. |
| Provate di piegatura inversa e di piegatura a piana |
Eseguito in piena conformità con le norme pertinenti e le norme ASTM A-450 e A-530, che garantisce l'espansione, la saldatura e l'uso senza problemi alla fine del cliente |
| Test di corrente di cratera |
Realizzato per rilevare le omogeneità nel sottosuolo utilizzando il sistema di prova digitale dei segni di difetto |
| Prova idrostatica |
Test idrostatici al 100% effettuati secondo le norme ASTM-A 450 per il controllo delle perdite di tubi e pressione massima sopportabile 20Mpa/7s. |
| Prova di pressione dell'aria |
Per verificare eventuali prove di perdita di aria |
| Ispezione visiva |
Dopo la passivazione, ogni singola lunghezza di tubi e tubi viene sottoposta a un'attenta ispezione visiva da parte di personale qualificato per rilevare difetti superficiali e altre imperfezioni |
Test complementari:Oltre alle prove di cui sopra, effettuiamo anche prove supplementari sui prodotti fabbricati.
|
·Test di corrente di cratera
·Esame dell'O.P.
·Test radiografici
|
·Prova di corrosione
·Microtesting
·Macro-test
|
·Test di IGC
·Prova ad ultrasuoni
·Test di penetrazione liquida
|
Introduzione del prodotto
|
Nome del prodotto
|
Economisatore per caldaie
|
|
Tipo di struttura
|
Capole di tubi Capole di serpentina
|
|
Materiale del tubo
|
- Acciaio al carbonio: 20#, 20G, A195, A-1
- Acciaio di bassa lega di classe Corten: acciaio Corten, acciaio ND (09CrCuSb)
- Acciaio legato: 15CrMoG, T11
|
|
Norme
|
Cina GB, ASME
|
|
Grado del fabbricante
|
Cina Grado A, certificato ABS, certificato TUV
|
|
Tipo di tubo
|
- Tubo nudo.
- Tubo della pinna
|
|
Specificità del tubo
|
Secondo le esigenze del cliente
|
|
Spessore del tubo
|
Secondo le esigenze del cliente
|
|
Pressione di lavoro
|
10,6 MPa ~ 13,2 MPa
|
|
Temperatura di funzionamento
|
Dipende dal materiale
|
|
Saldatura
|
Saldatura automatica del fondo del tubo GTAW (TIG)
|
|
Saldatura
|
RT automatico 100%
|
Il tubo U-Bend è conforme alle seguenti norme:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Classe di acciaio:
| Ferrite |
Austenite |
Doppia struttura |
Super Duplex |
Altre sostanze chimiche |
Titanio |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
I tubi di altre leghe e acciai possono essere prodotti su accordo.
Requisiti tecnici:
Specifica standard per i tubi dritti per la piegatura:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269, ecc.
Marcatura:Prima di piegare con la macchina di marcatura su tutta la lunghezza del tubo (sezione piegata dopo il calore)
Trattamento senza marcatura)
Nota:La marcatura è anche possibile dopo la piegatura delle parti rette del tubo a piegatura U.
tubi a piega a U:
- TEMA RCB 2.31 Standard Of The Tubular Exchanger Manufacturers Association (novema edizione).
- ASTM A688/ASME SA688 Specifica standard per tubi saldatissimi resistenti alla corrosione austenitica
Classe di acciaio destinata alle caldaie per acqua da alimentazione.
- ASTM B163/ASME SA163 Requisiti tecnici standard per tubi di nichel e leghe di nichel
Condensatori e scambiatori di calore.
- Le specifiche del cliente.
Radio di piegatura:Da 1,5*OD ((Diametro esterno) a 1500 mm
Quando si ordinano tubi con raggio inferiore o uguale a 1,5*OD, è necessario concordare la precisione della geometria.
Lunghezza massima dei tubi dritti: ((Prima della piegatura): 35000 mm.
Lunghezza delle gambe:Min 1 metro, massimo 16500 mm (per il massimo R=1500 mm)
Nota:Altre dimensioni sono disponibili su accordo.
Trattamento termicoStresso alleviato dopo la piegatura in U (area di piegatura più 300 mm per ciascuna gamba).
Prova idrostatica dopo la piegatura in U: Pressione massima di prova 600 bar, immersione di 10 secondi con
Acqua dematerializzata, pulizia dell'aria compressa dopo l'idrotest.
Imballaggio: In scatole di legno prefuminate di dimensioni corrispondenti per il trasporto di
lunghezza, raggio, diametro, secondo i requisiti PO e avvolto in polietilene
pellicole con tappi di plastica morbida su entrambe le estremità del tubo.
