Tubo serpentino affidabile per economizzatori in caldaie con bassi costi di installazione
Quali sono i vantaggi dei tubi serpentini?
Design compatto, alta efficienza di trasferimento del calore ed espansione termica uniforme.
Descrizioni
Gli economizzatori (o economizzatori) sono dispositivi che riducono il consumo di energia, come il preriscaldamento dei fluidi. Il termine viene utilizzato anche in altri modi, ma qui parliamo del loro ruolo nelle caldaie, nelle centrali elettriche, nel riscaldamento, nella refrigerazione, nella ventilazione e nell'HVAC. In poche parole, un economizzatore è uno scambiatore di calore.
Nelle caldaie, questi scambiatori di calore riscaldano i fluidi (di solito acqua) fino a - ma non oltre - il loro punto di ebollizione. Sono chiamati "economizzatori" perché utilizzano il calore proveniente da flussi che sono caldi ma non abbastanza caldi per la caldaia stessa. Questo recupera energia extra, rendendo la caldaia più efficiente. Fondamentalmente utilizzano i gas di scarico della caldaia per preriscaldare l'acqua di alimentazione, risparmiando energia nel processo.
Il nostro economizzatore è realizzato con saldatura ad alta frequenza: strisce di acciaio vengono automaticamente saldate a spirale su tubi lisci in una struttura specifica. Quindi pieghiamo le restanti parti del tubo liscio e le assembliamo secondo necessità. Il risultato? Stesso diametro e lunghezza, ma una maggiore area di trasferimento del calore.
|
Nome del prodotto
|

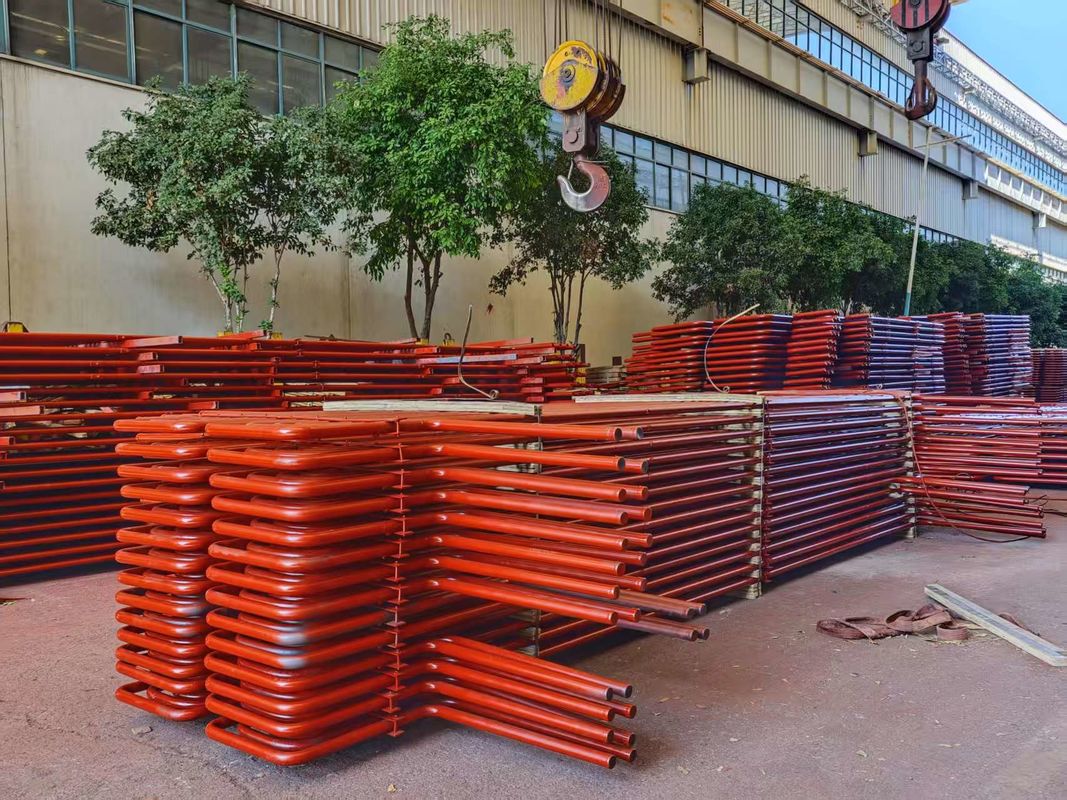

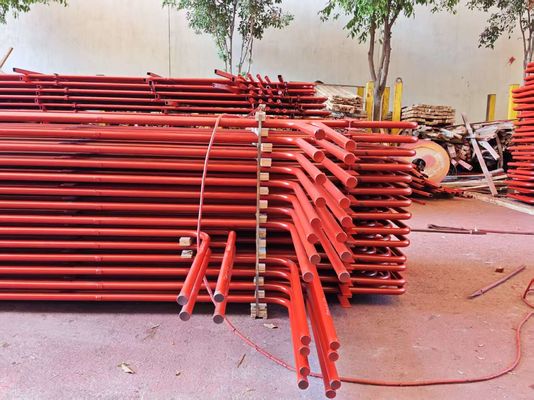

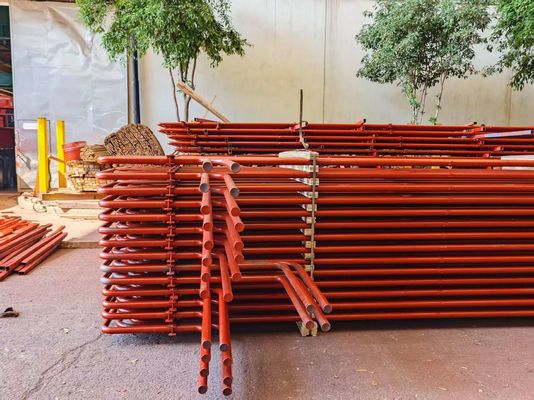

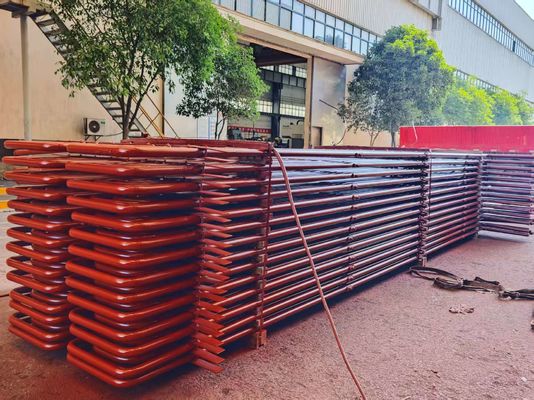

Singolo serpentino per caldaia di centrale elettrica con materiale SS / CS / Lega
|
|
Tipo di struttura
|
Serpentina a serpentina tubolare
|
|
Materiale del tubo
|
Acciaio Corten, Acciaio ND (09CrCuSb)
|
|
Grado del produttore
|
Grado A Cina
|
|
Tipo di tubo
|
Tubo nudo
|
|
Specifiche del tubo
|
Come richiesto dai clienti
|
|
Spessore della parete del tubo
|
Come richiesto dai clienti
|
|
Pressione di esercizio
|
Dipende dal materiale
|
|
Temperatura di esercizio
|
Dipende dal materiale
|
|
Saldatura
|
Saldatura automatica a testa a testa GTAW (TIG) del tubo
|
|
NDT di saldatura
|
RT automatico 100%
|
Parametro tecnico
| Modello |
Nome |
Specifiche |
Quantità |
Pressione di esercizio |
Test di pressione dell'acqua a fila singola
MPa
|
Pressione di prova integrale
MPa
|
| Caldaia CFB/CFBB/CFBC da 35T/h |
Economizzatore a tubo nudo |
32*3;
20-GB3087
|
124 file
(Comprese le tre sezioni ad alta, media e bassa temperatura)
|
4.54MPa |
9.1MPa |
5.25MPa |
| Caldaia CFB/CFBB/CFBC da 35T/h |
Economizzatore a tubo alettato a spirale |
32*3;
20-GB3087
|
50 file (Comprese le sezioni ad alta e bassa temperatura) |
4.54MPa |
9.1MPa |
5.25MPa |
| Caldaia a griglia a catena da 35T/h |
Economizzatore a tubo alettato a spirale |
38*3;
20-GB3087
|
46 file (Comprese le sezioni ad alta e bassa temperatura) |
4.54MPa |
9.1MPa |
5.25MPa |
| Caldaia a griglia a catena da 35T/h |
Economizzatore a tubo nudo |
38*3;
20-GB3087
|
99 file (Comprese le tre sezioni ad alta, media e bassa temperatura) |
4.54MPa |
9.1MPa |
5.25MPa |
| Caldaia a griglia a catena da 35T/h |
Economizzatore a tubo nudo |
32*3;
20-GB3088
|
99 file (Comprese le tre sezioni ad alta, media e bassa temperatura) |
4.54MPa |
9.1MPa |
5.25MPa |
| Caldaia CFB/CFBB/CFBC da 35T/h |
Economizzatore a tubo nudo |
32*3;
20-GB3087
|
93 file (Comprese le tre sezioni ad alta, media e bassa temperatura) |
4.73MPa |
9.5MPa |
5.93MPa |
| Caldaia CFB/CFBB/CFBC da 35T/h |
Economizzatore a tubo nudo |
32*3;
20-GB3087
|
108 file (Comprese le tre sezioni ad alta, media e bassa temperatura) |
4.73MPa |
9.5MPa |
5.93MPa |
| Caldaia CFB/CFBB/CFBC da 48T/h |
Economizzatore a tubo alettato a spirale |
38*4;
20G-GB5310
|
45 file |
10.92MPa |
21.84MPa |
12.64MPa |
| Caldaia CFB/CFBB/CFBC da 75T/h |
Economizzatore a tubo nudo |
32*3.5;
20G-GB5310
|
156 file (Comprese le tre sezioni ad alta, media e bassa temperatura) |
6.28MPa |
12.56MPa |
7.27MPa |
| Caldaia CFB/CFBB/CFBC da 75T/h |
Economizzatore a tubo nudo |
32*3.5;
20G-GB5310
|
114 file (Comprese le tre sezioni ad alta, media e bassa temperatura) |
4.7MPa |
9.1MPa |
5.25MPa |
| Caldaia CFB/CFBB/CFBC da 75T/h |
Economizzatore a tubo alettato a spirale |
32*3;
20-GB3087
|
72 file (Comprese le tre sezioni ad alta, media e bassa temperatura) |
4.54MPa |
9.1MPa |
5.25MPa |
| Caldaia CFB/CFBB/CFBC da 75T/h |
Economizzatore a tubo alettato a spirale |
32*3;
20G-GB5310
|
72 file (Comprese le sezioni ad alta e bassa temperatura) |
6.28MPa |
12.56MPa |
7.27MPa |
| Caldaia CFB/CFBB/CFBC da 75T/h |
Economizzatore a tubo nudo |
32*4;
20G-GB5310
|
114 file (Comprese le tre sezioni ad alta, media e bassa temperatura) |
6.28MPa |
12.56MPa |
7.27MPa |
| Materiali |
Acciaio al carbonio o acciaio legato |
| Tipo |
economizzatore a tubo nudo; economizzatore a tubo alettato; economizzatore a tubo alettato a spirale; economizzatore in ghisa per caldaie di centrali elettriche/stazioni e caldaie industriali/commerciali; |
| Marchio |
Jinan Yuanda |
| Applicazione |
Parti dello scambiatore di calore della caldaia per caldaia a vapore a carbone/caldaia ad acqua calda a carbone/caldaia a letto CFBB |
| Osservazioni |
È accettato anche l'ordine personalizzato. |
Profilo aziendale
Zhangjiagang Hua Dong Energy Technology Co., Ltd. è un'impresa high-tech specializzata nella produzione di tutti i tipi di tubi e tubazioni in acciaio inossidabile, al carbonio e legato, piastre in acciaio ampiamente utilizzate nel campo delle caldaie e degli scambiatori di calore, dell'energia, petrolchimico, minerario, alimentare, cartario, gas e industria dei fluidi. E abbiamo superato le attestazioni tra cui ASME, TUV, Grado A, ISO9001, EN12952, EN10216, SO3834.
L'azienda è la controllata di Zhangjiagang Hua Dong Boiler Co., Ltd, che è il produttore leader di caldaie e parti di caldaie in Cina con una storia di 35 anni e un fatturato annuo di 110 milioni di dollari USA. I nostri prodotti sono stati esportati in oltre 30 paesi come Stati Uniti, Australia, Vietnam, Pakistan, Albania, Cambogia, India, Indonesia, Corea del Sud, Filippine, Turchia, Arabia Saudita, Germania, Russia, Cile, Siria, Tailandia, Bangladesh, Francia, Algeria, Mongolia e Singapore, Cuba, Iraq, Italia, Spagna, Giappone, Jugoslavia, Sri Lanka, Repubblica Ceca, Kirghizistan, Canada, Malesia, Regno Unito e così via.
Vantaggi
3.1. Eccellenti prestazioni antiusura
3.2. Struttura compatta
3.3. Alta efficienza termica
3.4. Stabilità
