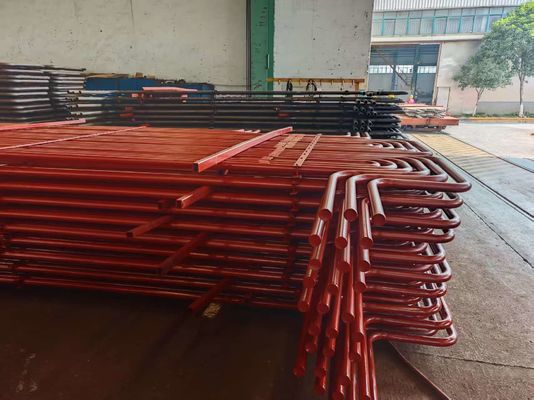

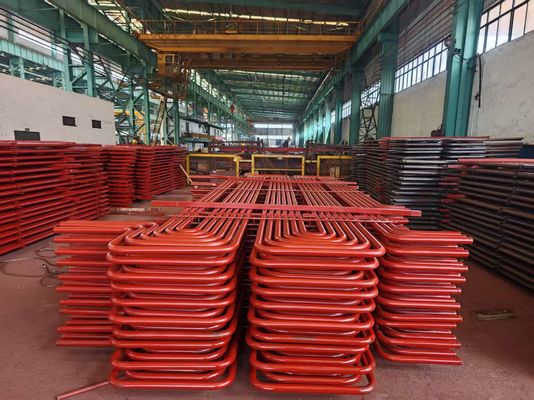

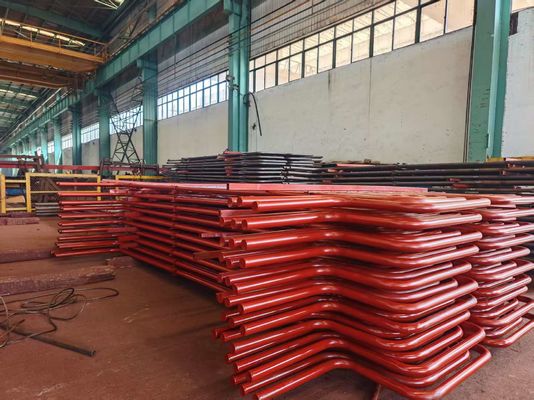

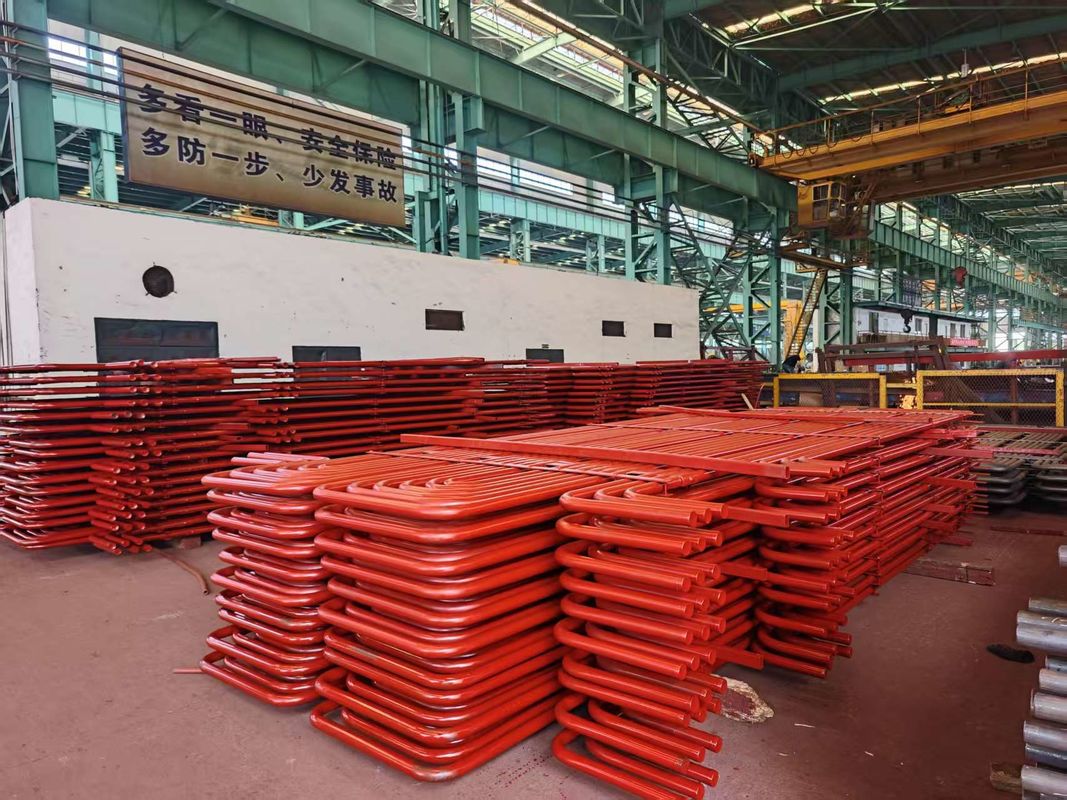

Tubo serpentino ASME SA192 per curvatura di serpentina del surriscaldatore con specifiche personalizzate
Quali materiali vengono utilizzati per i tubi serpentini?
Tipicamente acciaio al carbonio, acciaio inossidabile o leghe di rame a seconda dell'applicazione.
Requisiti tecnici:
Specifiche standard per tubi diritti per curvatura:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269, ecc.
Marcatura:Prima della curvatura con una marcatrice su tutta la lunghezza del tubo (sezione curva dopo trattamento termico senza marcatura)
Nota: la marcatura è possibile anche dopo la curvatura sulle parti dritte del tubo a U.
Tubi a U:
-Standard TEMA RCB 2.31 della Tubular Exchanger Manufacturers Association (9a edizione).
-Specifiche standard ASTM A688/ASME SA688 per tubi saldati in acciaio austenitico resistente alla corrosione progettati per caldaie ad acqua di alimentazione.
-Requisiti tecnici standard ASTM B163/ASME SA163 per tubi in nichel e leghe di nichel per condensatori e scambiatori di calore.
-Specifiche del cliente.
Questi sono componenti chiave nei sistemi di riscaldamento, incaricati di aumentare la temperatura del vapore. Il loro obiettivo principale? Aumentare l'entalpia del vapore per aumentare l'efficienza del ciclo termico nelle centrali elettriche.
I surriscaldatori prendono vapore saturo e lo riscaldano a una specifica temperatura surriscaldata. Quando i carichi della caldaia o altre condizioni di lavoro cambiano, è fondamentale mantenere la temperatura del vapore surriscaldato normale e all'interno dell'intervallo di variazione consentito.
Guardando il ciclo termico della centrale elettrica: maggiore è la pressione e la temperatura iniziali, migliore è l'efficienza termica del ciclo. Se sono troppo bassi, il vapore negli stadi successivi della turbina diventa eccessivamente umido, il che può compromettere la sicurezza. Ma ecco la cosa: la temperatura del vapore del surriscaldatore è limitata dai materiali metallici. In questo momento, la maggior parte delle caldaie delle centrali elettriche limita le temperature surriscaldate a 540–555 gradi a causa di questi vincoli sui materiali. Per impedire al vapore di diventare troppo umido nelle pale posteriori della turbina, viene utilizzato un sistema di riscaldamento intermedio.
Raggio di curvatura: da 1,5*OD (diametro esterno) a 1500 mm
Quando si ordinano tubi con raggio inferiore o uguale a 1,5*OD, è necessario concordare la precisione delle geometrie.
Lunghezza massima dei tubi diritti (prima della curvatura): 35000 mm.
Lunghezza gamba: min. 1 metro, max. 16500 mm (per R max = 1500 mm)
Nota: altre dimensioni sono disponibili su accordo.
Trattamento termico: distensione dopo la curvatura a U (area di curvatura più 300 mm per ogni gamba).
Prova idrostatica dopo la curvatura a U: pressione di prova massima 600 bar, ammollo 10 secondi con
Acqua demineralizzata. Pulizia con aria compressa dopo l'idrotest.
Imballaggio: in robuste casse di legno pre-fumigate adatte al trasporto, di dimensioni corrispondenti per
ogni lunghezza, raggio, diametro del tubo, secondo i requisiti PO, nonché avvolti in polietilene
pellicole con tappi di plastica morbida su entrambe le estremità del tubo.
|
Nome del prodotto
|
Economizzatore per caldaia
|
|
Tipo di struttura
|
Serpentina a serpentina
|
|
Materiale del tubo
|
- Acciaio al carbonio: 20#, 20G, A195, A-1
- Acciaio a bassa lega Corten Class: acciaio Corten, acciaio ND (09CrCuSb)
- Acciaio legato: 15CrMoG, T11
|
|
Standard
|
Cina GB, ASME
|
|
Grado del produttore
|
Cina Grado A, certificato ABS, certificato TUV
|
|
Tipo di tubo
|
- Tubo nudo
- Tubo alettato
|
|
Specifiche del tubo
|
Secondo i requisiti del cliente
|
|
Spessore del tubo
|
Secondo i requisiti del cliente
|
|
Pressione di esercizio
|
1,6 MPa ~ 13,2 MPa
|
|
Temperatura di esercizio
|
dipende dal materiale
|
|
Saldatura
|
Saldatura automatica GTAW (TIG) a testa di tubo
|
|
NDT di saldatura
|
RT automatico 100%
|
Il Tubo serpentino È conforme ai seguenti standard:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Alcuni dei test di qualità da noi eseguiti includono:
| Test di corrosione |
Condotto solo su richiesta specifica del cliente |
| Analisi chimica |
Test effettuato secondo gli standard di qualità richiesti |
| Test distruttivi / meccanici |
Trazione | Durezza | Appiattimento | Svasatura | Flangia |
| Test di piegatura inversa e ri-appiattimento |
Eseguiti in piena conformità agli standard pertinenti e alle norme ASTM A-450 e A-530, che garantiscono un'espansione, una saldatura e un utilizzo senza problemi presso il cliente |
| Test a correnti parassite |
Eseguito per rilevare omogeneità nel sottosuolo utilizzando il sistema di test Digital Flaw-mark |
| Test idrostatico |
Test idrostatico al 100% eseguito secondo le norme ASTM-A 450 per il controllo delle perdite dei tubi e la pressione più grande che possiamo supportare è 20Mpa/7s. |
| Test con aria sotto pressione |
Per verificare eventuali prove di perdite d'aria |
| Ispezione visiva |
Dopo la passivazione, ogni singola lunghezza di tubi e tubazioni è sottoposta a un'accurata ispezione visiva da parte di personale qualificato per rilevare difetti superficiali e altre imperfezioni |
Grado di acciaio:
| Ferrite |
Austenite |
Duplex |
Super Duplex |
Ni-Leghe |
Titanio |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Tubi di altre leghe e gradi di acciaio possono essere prodotti su accordo.
Test supplementari:Oltre ai test sopra menzionati, eseguiamo anche test supplementari sui prodotti fabbricati. I test condotti in questo ambito includono:
|
· Test a correnti parassite
· Test O.P
· Test radiografico
|
· Test di corrosione
· Micro test
· Macro test
|
· Test IGC
· Test a ultrasuoni
· Test di penetrazione del liquido
|
Hua Dong Energy Technology ha iniziato a produrre tubi serpentini dal 1985, fino ad ora ha già fornito più di 300.000 tonnellate di tubi serpentini in acciaio a oltre 30 paesi.
Hua Dong Energy Technology si occupa di tubi e tubi senza saldatura e saldati in acciaio inossidabile austenitico, acciaio legato al nichel (Hastelloy, Monel, Inconel, Incoloy) da oltre 35 anni, ogni anno vende più di 50000 tonnellate di tubi e tubi in acciaio. I nostri clienti coprono già più di 45 paesi, come Italia, Regno Unito, Germania, Stati Uniti, Canada, Cile, Colombia, Arabia Saudita, Russia, Corea, Singapore, Australia, Polonia, Francia, .... E la nostra filiale del gruppo e la fabbrica sono già state approvate da: ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001.
