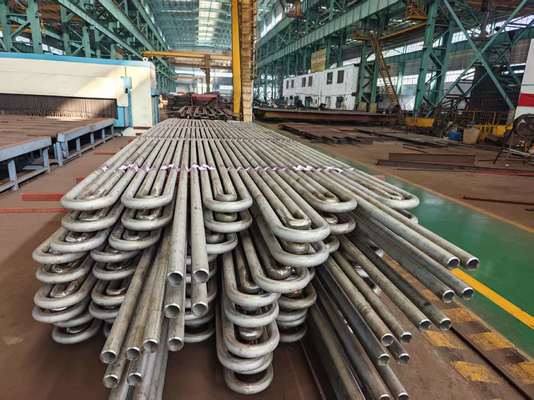

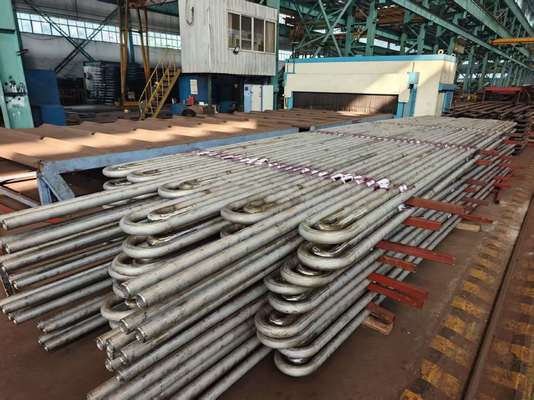

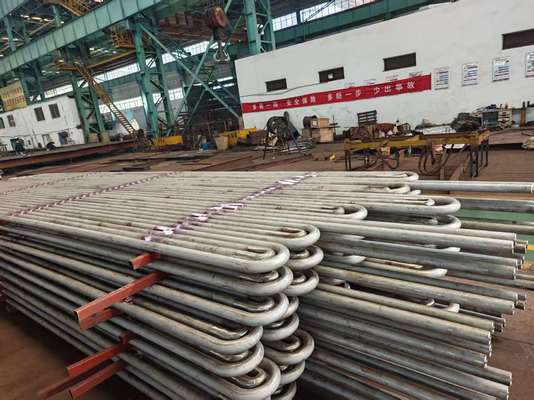

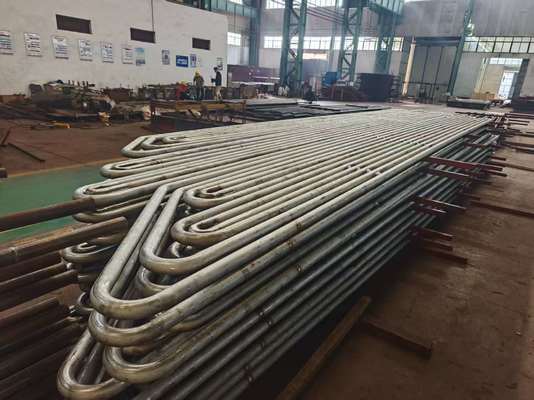

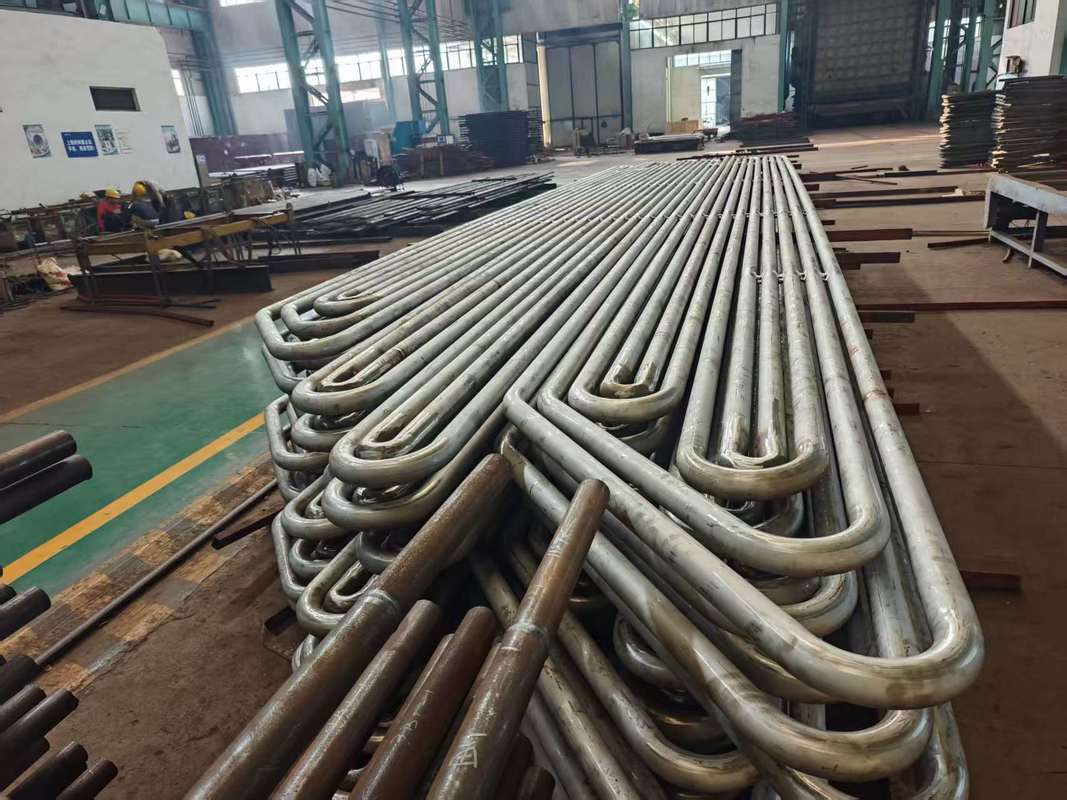

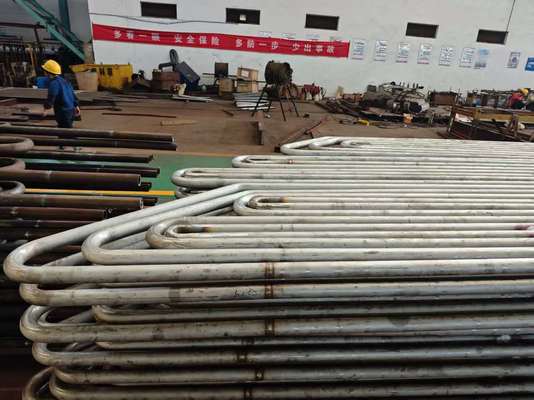

Economizzatore alettato a serpentina personalizzato, avvolto con precisione per il massimo trasferimento
Descrizioni
Gli economizzatori, o economizzatori, sono dispositivi meccanici destinati a ridurre il consumo di energia o a svolgere una funzione utile come il preriscaldamento di un fluido. Il termine economizzatore è usato anche per altri scopi. Caldaia, centrale elettrica, riscaldamento, Refrigerazione, ventilazione e condizionamento dell'aria (HVAC) sono discussi in questo articolo. In parole povere, un economizzatore è uno scambiatore di calore.
Nelle caldaie, gli economizzatori per caldaie CFB sono unità di scambio termico che offrono bassi costi di installazione e buone prestazioni. Riscaldano i fluidi, di solito acqua, appena al di sotto del loro punto di ebollizione, normalmente non oltre.
Questi dispositivi vengono chiamati "economizzatori" perché sono ottimi nell'usare il calore da flussi di fluidi caldi, ma non abbastanza caldi da essere usati direttamente nella caldaia. In questo modo, catturano più calore utilizzabile e rendono la caldaia più efficiente. Quelli ad alte prestazioni sono montati sulle caldaie per risparmiare energia: usano i gas di scarico della caldaia per preriscaldare l'acqua di alimentazione fredda che vi entra.
I nostri economizzatori sono realizzati tramite saldatura ad alta frequenza. Ecco come funziona: strisce di acciaio vengono saldate automaticamente in una spirale continua attorno all'esterno di tubi lisci, seguendo una struttura specifica. Quindi, le parti rimanenti dei tubi lisci vengono piegate e assemblate secondo necessità. Il risultato? Per lo stesso diametro e lunghezza, i nostri economizzatori hanno una maggiore area di trasferimento del calore.
|
Nome del prodotto
|
Economizzatore per caldaia
|
|
Tipo di struttura
|
Serpentina a serpentina tubolare
|
|
Materiale del tubo
|
- Acciaio al carbonio: 20#, 20G, A195, A-1
- Acciaio a bassa lega Corten Class: Acciaio Corten, Acciaio ND (09CrCuSb)
- Acciaio legato: 15CrMoG, T11
|
|
Standard
|
Cina GB, ASME
|
|
Grado del produttore
|
Cina Grado A, Certificato ABS, Certificato TUV
|
|
Tipo di tubo
|
- Tubo nudo
- Tubo alettato
|
|
Specifiche del tubo
|
Secondo i requisiti del cliente
|
|
Spessore del tubo
|
Secondo i requisiti del cliente
|
|
Pressione di esercizio
|
1,6 MPa ~ 13,2 MPa
|
|
Temperatura di esercizio
|
dipende dal materiale
|
|
Saldatura
|
Saldatura automatica a testa a testa di tubi GTAW (TIG)
|
|
NDT di saldatura
|
RT automatico 100%
|
Parametro tecnico
| Modello |
Nome |
Specifiche |
Quantità |
Pressione di esercizio |
Test di pressione dell'acqua a fila singola
MPa
|
Pressione di prova integrale
MPa
|
| Caldaia CFB/CFBB/CFBC da 35T/h |
Economizzatore a tubo nudo |
32*3;
20-GB3087
|
124 file
(Comprese le sezioni ad alta temperatura, media temperatura e bassa temperatura)
|
4,54 MPa |
9,1 MPa |
5,25 MPa |
| Caldaia CFB/CFBB/CFBC da 35T/h |
Economizzatore a tubi alettati a spirale |
32*3;
20-GB3087
|
50 file (Comprese le sezioni ad alta temperatura e bassa temperatura) |
4,54 MPa |
9,1 MPa |
5,25 MPa |
| Caldaia a griglia a catena da 35T/h |
Economizzatore a tubi alettati a spirale |
38*3;
20-GB3087
|
46 file (Comprese le sezioni ad alta temperatura e bassa temperatura) |
4,54 MPa |
9,1 MPa |
5,25 MPa |
| Caldaia a griglia a catena da 35T/h |
Economizzatore a tubo nudo |
38*3;
20-GB3087
|
99 file (Comprese le sezioni ad alta temperatura, media temperatura e bassa temperatura) |
4,54 MPa |
9,1 MPa |
5,25 MPa |
| Caldaia a griglia a catena da 35T/h |
Economizzatore a tubo nudo |
32*3;
20-GB3088
|
99 file (Comprese le sezioni ad alta temperatura, media temperatura e bassa temperatura) |
4,54 MPa |
9,1 MPa |
5,25 MPa |
| Caldaia CFB/CFBB/CFBC da 35T/h |
Economizzatore a tubo nudo |
32*3;
20-GB3087
|
93 file (Comprese le sezioni ad alta temperatura, media temperatura e bassa temperatura) |
4,73 MPa |
9,5 MPa |
5,93 MPa |
| Caldaia CFB/CFBB/CFBC da 35T/h |
Economizzatore a tubo nudo |
32*3;
20-GB3087
|
108 file (Comprese le sezioni ad alta temperatura, media temperatura e bassa temperatura) |
4,73 MPa |
9,5 MPa |
5,93 MPa |
| Caldaia CFB/CFBB/CFBC da 48T/h |
Economizzatore a tubi alettati a spirale |
38*4;
20G-GB5310
|
45 file |
10,92 MPa |
21,84 MPa |
12,64 MPa |
| Caldaia CFB/CFBB/CFBC da 75T/h |
Economizzatore a tubo nudo |
32*3,5;
20G-GB5310
|
156 file (Comprese le sezioni ad alta temperatura, media temperatura e bassa temperatura) |
6,28 MPa |
12,56 MPa |
7,27 MPa |
| Caldaia CFB/CFBB/CFBC da 75T/h |
Economizzatore a tubo nudo |
32*3,5;
20G-GB5310
|
114 file (Comprese le sezioni ad alta temperatura, media temperatura e bassa temperatura) |
4,7 MPa |
9,1 MPa |
5,25 MPa |
| Caldaia CFB/CFBB/CFBC da 75T/h |
Economizzatore a tubi alettati a spirale |
32*3;
20-GB3087
|
72 file (Comprese le sezioni ad alta temperatura, media temperatura e bassa temperatura) |
4,54 MPa |
9,1 MPa |
5,25 MPa |
| Caldaia CFB/CFBB/CFBC da 75T/h |
Economizzatore a tubi alettati a spirale |
32*3;
20G-GB5310
|
72 file (Comprese le sezioni ad alta temperatura e bassa temperatura) |
6,28 MPa |
12,56 MPa |
7,27 MPa |
| Caldaia CFB/CFBB/CFBC da 75T/h |
Economizzatore a tubo nudo |
32*4;
20G-GB5310
|
114 file (Comprese le sezioni ad alta temperatura, media temperatura e bassa temperatura) |
6,28 MPa |
12,56 MPa |
7,27 MPa |
| Materiali |
Acciaio al carbonio o acciaio legato |
| Tipo |
economizzatore a tubo nudo; economizzatore alettato; economizzatore a tubi alettati a spirale; economizzatore in ghisa per caldaie di centrali elettriche/stazioni e caldaie industriali/commerciali; |
| Marchio |
Jinan Yuanda |
| Applicazione |
Parti dello scambiatore di calore della caldaia per caldaia a vapore a carbone/caldaia ad acqua calda a carbone/caldaia a letto CFBB |
| Osservazioni |
È accettato anche l'ordine personalizzato. |
Vantaggi
3.1. Eccellenti prestazioni antiusura
3.2. Struttura compatta
3.3. Elevata efficienza termica
3.4. Stabilità
Profilo aziendale
Zhangjiagang Hua Dong Energy Technology Co., Ltd. è un'azienda high-tech specializzata nella produzione di tutti i tipi di tubi e tubazioni in acciaio inossidabile, al carbonio e legato, piastre in acciaio ampiamente utilizzate nel campo delle caldaie e degli scambiatori di calore, dell'energia, petrolchimico, minerario, alimentare, cartario, gas e industria dei fluidi. E abbiamo superato le attestazioni tra cui ASME, TUV, Grado A, ISO9001, EN12952, EN10216, SO3834.
L'azienda è la controllata di Zhangjiagang Hua Dong Boiler Co., Ltd, che è il produttore leader di caldaie e parti di caldaie in Cina con una storia di 35 anni e un fatturato annuo di 110 milioni di dollari USA. I nostri prodotti sono stati esportati in oltre 30 paesi come Stati Uniti, Australia, Vietnam, Pakistan, Albania, Cambogia, India, Indonesia, Corea del Sud, Filippine, Turchia, Arabia Saudita, Germania, Russia, Cile, Siria, Tailandia, Bangladesh, Francia, Algeria, Mongolia e Singapore, Cuba, Iraq, Italia, Spagna, Giappone, Jugoslavia, Sri Lanka, Repubblica Ceca, Kirghizistan, Canada, Malesia, Regno Unito e così via.
